DK+预应力混凝土梁中桥施工方案

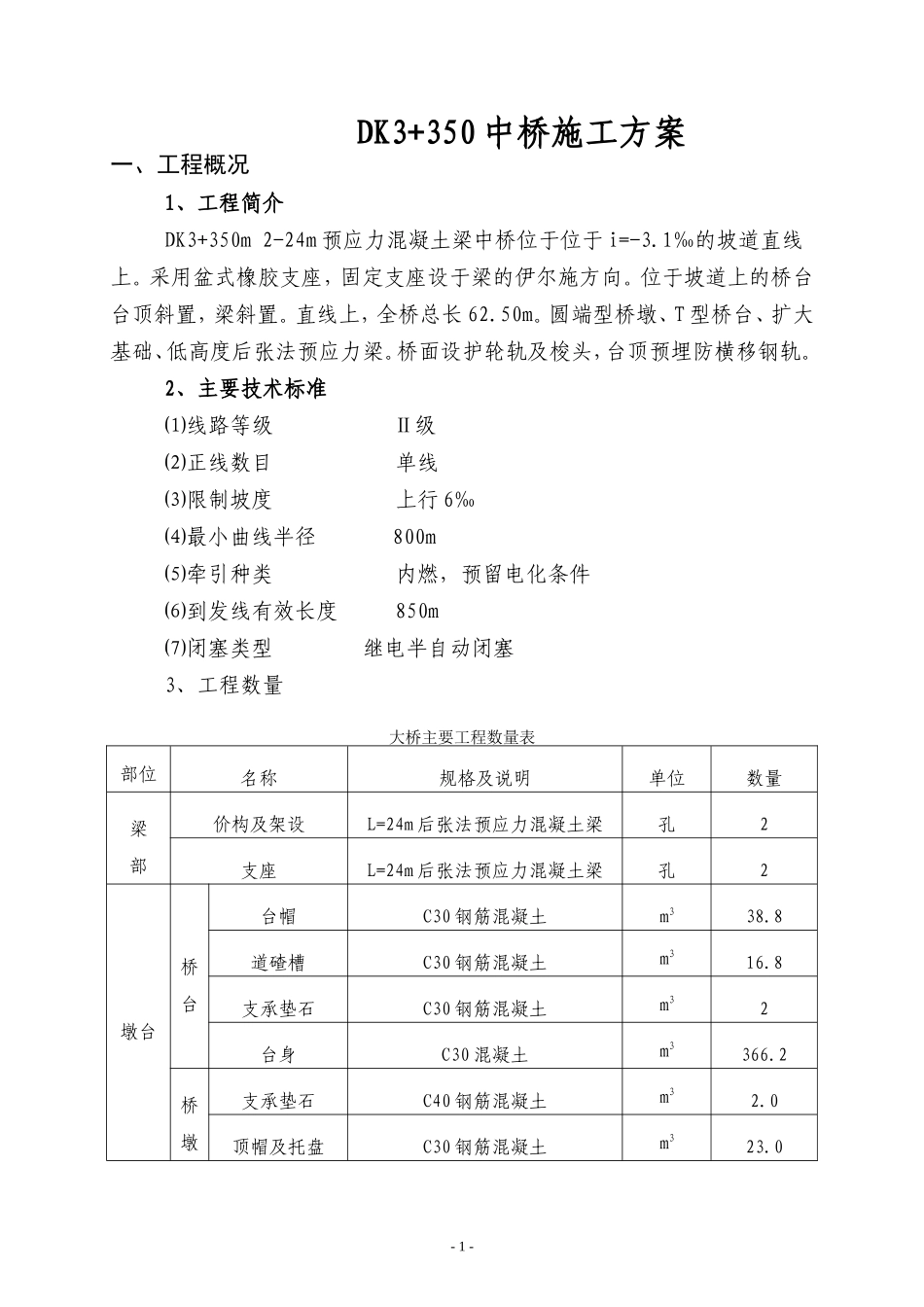

DK3+350 中桥施工方案 一、工程概况 1、工程简介DK3+350m 2-24m 预应力混凝土梁中桥位于位于 i=-3.1‰的坡道直线上。采用盆式橡胶支座，固定支座设于梁的伊尔施方向。位于坡道上的桥台台顶斜置，梁斜置。直线上，全桥总长 62.50m。圆端型桥墩、T 型桥台、扩大基础、低高度后张法预应力梁。桥面设护轮轨及梭头，台顶预埋防横移钢轨。2、主要技术标准⑴线路等级 Ⅱ级⑵正线数目 单线⑶限制坡度 上行 6‰ ⑷最小曲线半径 800m⑸牵引种类 内燃，预留电化条件⑹到发线有效长度 850m⑺闭塞类型 继电半自动闭塞3、工程数量大桥主要工程数量表部位wei 名称规格及说明单位数量梁部价构及架设L=24m 后张法预应力混凝土梁孔2支座L=24m 后张法预应力混凝土梁孔2墩台桥台台帽C30 钢筋混凝土m338.8道碴槽C30 钢筋混凝土m316.8支承垫石C30 钢筋混凝土m32台身C30 混凝土m3366.2桥墩支承垫石C40 钢筋混凝土m32.0顶帽及托盘C30 钢筋混凝土m323.0- 1 -墩身C30 钢筋混凝土m334.5基础扩大基础C30 钢筋混凝土m3417.9挖基土方3m 以内无挡无水m35866m 无挡有水m31601基坑回填m31769基坑抽水中/强水流M31368桥面及其他人行道 双侧钢筋混凝土步板及钢栏杆 宽 0.8m延米125护轨/梭头及弯轨m/座70/1围篮/吊篮个2/2检查梯个3防震落梁措施 7 度 L=24m孔1通讯、信号/电力电缆槽单延米91.8附属工程锥体及台后填土普通土/渗水土m31963/1590锥体护坡M10 浆砌片石m3478.9检查台阶M323.6桥号标个2二、项目组织机构及人员职责1、组织机构- 2 -2、项目经理部人员职责⑴项目经理1）认真贯彻本企业质量方针，对集团质量体系在本工程有效实施负责，建立并落实本单位质量责任制。2）是受公司经理的委托，对本工程最终达到符合设计，满足合同要求，符合验收标准和本项目的质量目标负责。3）对上级管理评审意见贯彻、执行、落实、检查的责任。4）根据施工技术文件和施工组织设计要求，配备足够的人力、物力资源，保证工程项目的质量和工期符合要求。⑵项目副经理- 3 -项目经理项目总工程师项目副经理技术组安质组材料组设备组劳资组财务组砼班木工班钢筋班机修班综合班受项目部经理委托负责本项目质量体系文件实施的日常管理工作，保证各项目与质量有关的活动在受控状态下进行，结合本项目特点还负责：1）负责在施工过程贯彻落实质量计划，确保工程质量达到预期目标。负责创优规划、QC 组织和落实。2）负责在施工过程中合理配备人力、设备、物资资源，在分管权限范围内配置资源。3）负责组织落实承担项目的施工环境、质量计划、质量检查、工程验交、保修回访工作。4）负责分管施工组织中的技术组、材料组、安质组、设备组、劳资组。⑶项目总工程师1）是本项目技术工作的总负责人，对本工程的技术管理、新工艺、新材料应用、技术规范规程和作业指导书的正确使用等负全面技术责任。2）在项目经理领导下，具体负责质量管理、组织、检查、督促质量体系文件的有关技术、标准等日常工作的实施。3）负责掌握有关质量技术标准和办理变更设计等事宜，负责技术组的管理，负责国家有关工程技术方面的法律、法规、标准在本项目的实施。4）负责技术文件和资料的管理，按要求管理本部门所形成的质量记录。⑷安质组1）负责国家有关工程质量方面的法律、法规、标准的实施。2）负责检验与试验设备的周期检定工作，使检验与试验设备处于受控状态下。3）根据本工程特点，制定安全、质量保证措施，负责日常生产安全、质量的管理工作。4）负责对工序、分项、分部工程进行检查评定，并形成本部门的质量记录。5）负责对关键工序、特殊工序的检查、指导工作。6）监督检查特种作业人员持证上岗情况，确保不发生无证人员从事特种作业的现象。⑸材料组- 4 -1）项目材料组负责采购材料、入库的检验与验收工作。2）负责原材料（水泥、钢材等）的标识。3）根据备料单提供的材料规格、数量、供货日期组织进料，确保施工生产顺利进行。4）负责材料、半成品搬运、储存程序的实施。5）负责生产用料的发放与管理，大力开展“双增双节、增效节支”工作。⑹技术组1）根据施工技术文件要求进行施工测量放线，并执行定位复...
