陕西物资储备管理局职工培训中心降水及基坑支护施工组织设计方案

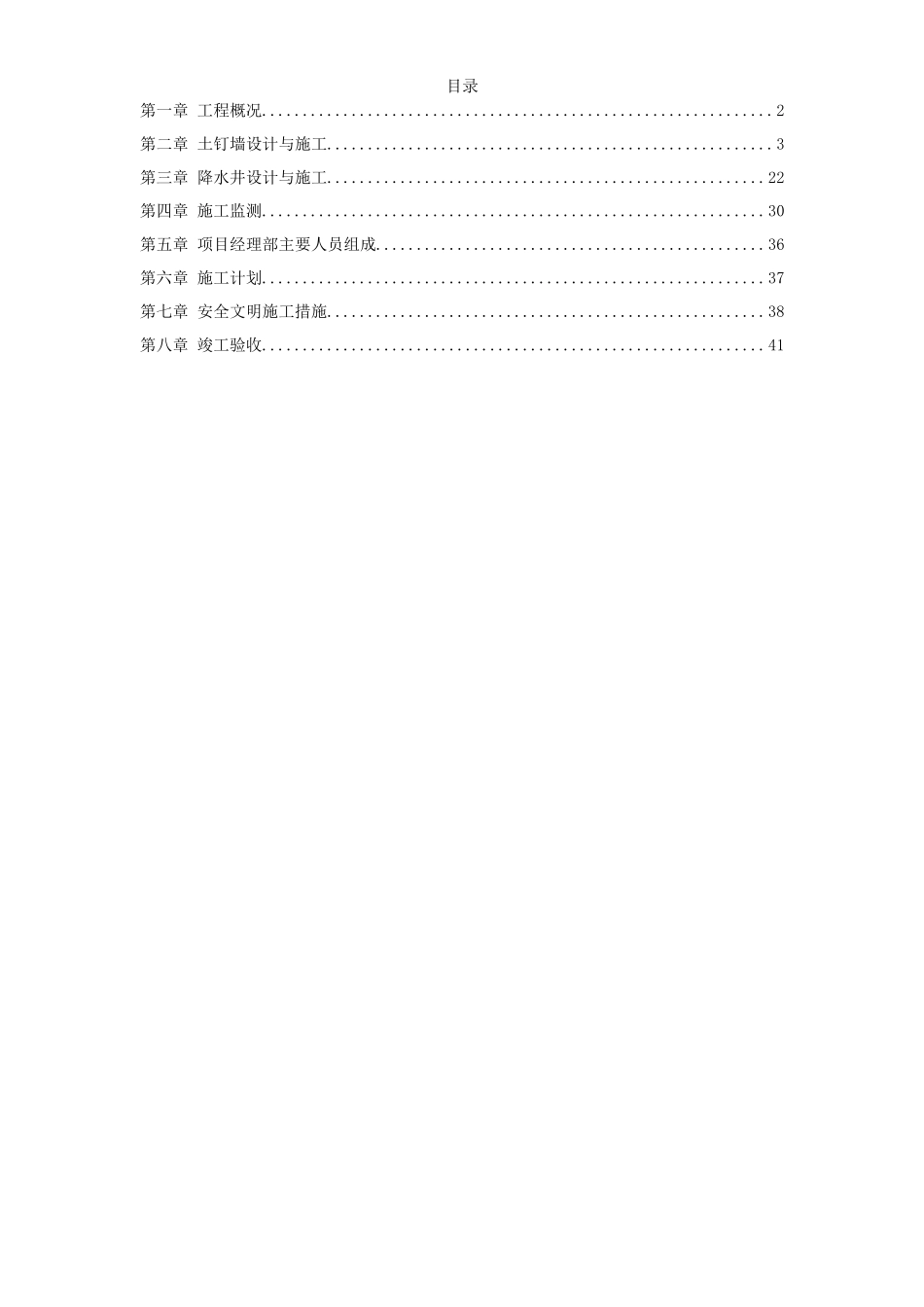

目录第一章 工程概况...............................................................2第二章 土钉墙设计与施工.......................................................3第三章 降水井设计与施工......................................................22第四章 施工监测..............................................................30第五章 项目经理部主要人员组成................................................36第六章 施工计划..............................................................37第七章 安全文明施工措施......................................................38第八章 竣工验收..............................................................41工程概况本工程位于西安市三付湾，华清路与长缨路交口的西北角，基坑深度 11.20m。基坑边界条件：基坑东边线距华清路约 20m； 南侧距长缨路 lOm； 北侧距 2 层民房 3～8m；距基坑西北角约 1 5～20m 处有一幢 8 层住宅楼：基坑西侧边线距 3 层客运站 3～4m， 本基坑的坡道准备留于基坑西侧。其平面位置见图 1/3。支护范围内土层情况：本场地地层情况详见《岩土工程勘察报告书》。各层土的主要物理力学指标详见表 l。支护土层计算参数 表 1 指标 指标值层号厚度(m)深度(m)Y(kN/)C（kPa）φ(°)①人工填土1.51.517.0010.0015.00②黄工2.84.316.8025.0021.00③黄工7.511.818.3021.0012.00④古土层3.014.818.5035.0018.00陕西储备物资管理局职工培训中心基坑大致呈长方形为 71.6m×33.1m，开挖深度约 11.2m； 基坑支护采用放坡（1∶0.2）＋ 土钉墙支护。基坑底总边长约为 209m。支护范围内土层主要为黄土类土，地下水位埋深 5.50m， 根据勘察报告提供及地区经验，降水范围内土层的综合渗透系数 K 取 7m／d 。基坑尺寸及其与相邻建筑的相对位置详见降水井平面位置图。土钉墙设计与施工2.1.1 现场踏勘资料；2.1.2《建筑基坑工程技术规范》(YB9258-97)；2.1.3《基坑土钉支护技术规程》(CECS96：97)；2.1 设计依据及所执行的技术标准2.1.4《建筑深基坑支护技术规程》(JGJ120-99)。2.2 设计与计算计算首先对未支护基坑的稳定性进行了验算， 其计算安全系数： 基坑南侧为 0.650， 基坑北侧为 0.603， 均小于 1.00， 说明未支护基坑边坡根据现场具体条件及西安地区基坑支护经验选择土钉墙方案比较经2.3 施工方案的选择及技术措施基坑支护总体上采用土钉墙支护方案， 即基坑分层开挖分层支护，其主要靠设置于坡体中的土钉被动受力(主要是受拉作用)，提高土体的抗剪切强度，同时混凝土面层则起到限制和约束基坑土体侧向变形的作土钉墙施工应与土方开挖交叉或平行施工。基坑开挖与支护应分层2.4 土钉及混凝土面层设计2.4.1 土钉土钉墙坡度 80°，墙高北侧 6.20m，南侧为 6.50m，土钉按梅花形布置，间距 1.40m，共布 9 排，各排距地表分别为 1.20m、2.4m、3.6m、4.8m、6.0m、7.2m 、8.4m、9.6m、10.8m 。土钉直径130mm，与水平向夹角 15°，长度自上而下分别为 9.0m、9.0m 、9.0m 、9.0m、11.7m 、11.7m 、11.7m 、11.7m 和 9.0m. 土钉钢筋分别为 1φ20、1φ20、1φ20、1φ20、1φ25、1φ25、1φ25、1φ25 和1φ20。每 2m 设一组船形定位支架（扶正筋），按 120°布置，焊接在主筋上锚孔内注 M15 水泥砂浆。南侧加固后边坡稳定验算(Bishopit)式中 Fs—土坡的稳定安全系数。式中 bi—第 i 条土条的宽度；Ci—第 i 条土条滑裂面上的土层黏聚力标准值(kPa)；Li—第 i 条土条滑裂面处弧长(m)；Wi—第 i 条土条自重(KN/m)；θi—第 i 条土条滑裂面处中点切线与水平面夹角；Φi—第 i 条土条滑裂面处土层内磨擦角标准值。土钉墙内部整体稳定性分析将各数据代入求得 Fs=1.6＞1.4 安全土钉抗拔力验算可采用下式计算：式中 Kdi－第 i 个土钉抗拔强度安全系数；Tti－第 i 个土钉设计极限抗拔力（kN）；Ean－第 i 个土钉处主动土压力（kN/m2）；Sx，Sy－土钉的水平，垂直间距（m）。外部整体稳定性验算抗滑移安...
