某大厦基坑支护施工组织设计方案

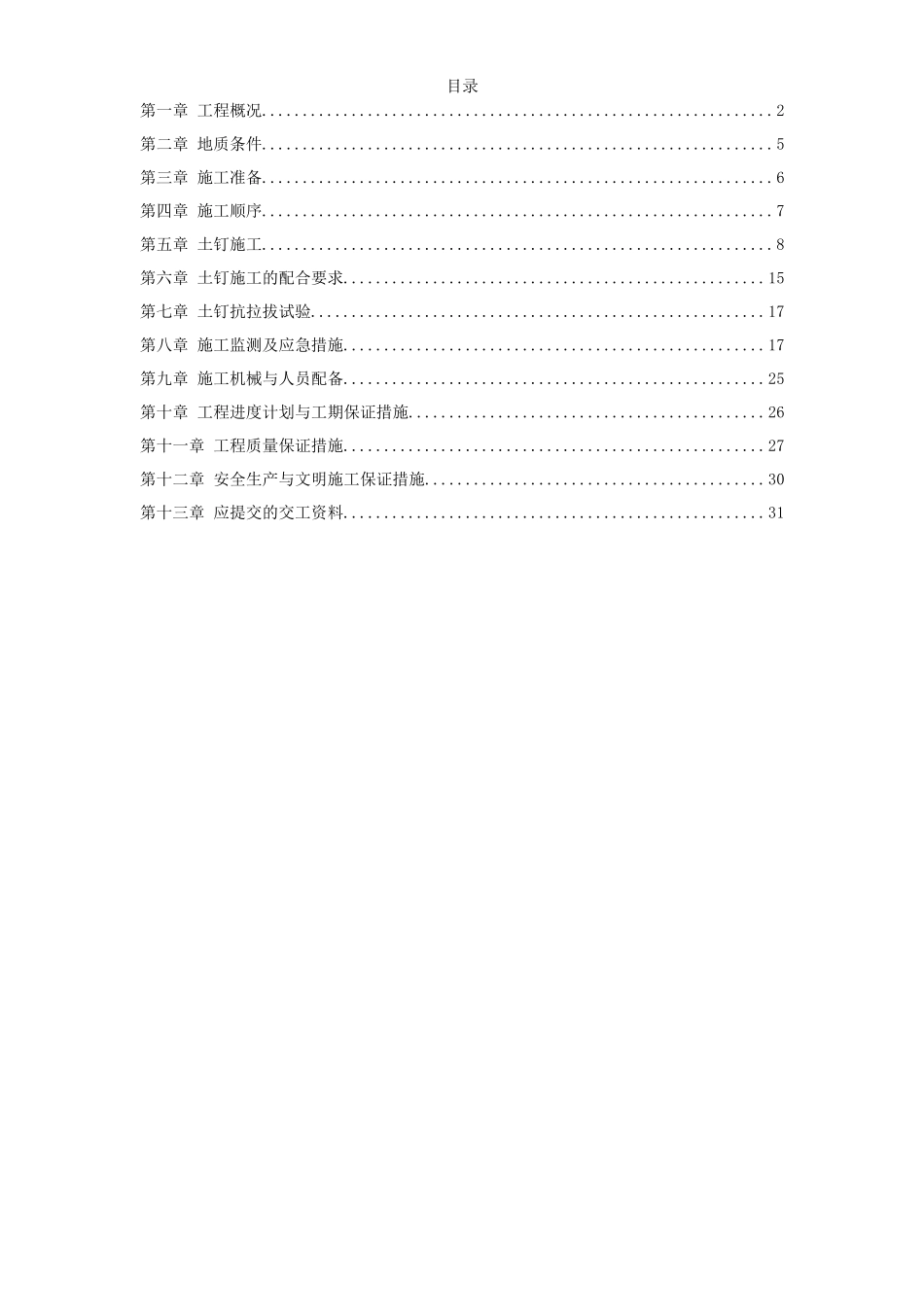

目录第一章 工程概况...............................................................2第二章 地质条件...............................................................5第三章 施工准备...............................................................6第四章 施工顺序...............................................................7第五章 土钉施工...............................................................8第六章 土钉施工的配合要求....................................................15第七章 土钉抗拉拔试验........................................................17第八章 施工监测及应急措施....................................................17第九章 施工机械与人员配备....................................................25第十章 工程进度计划与工期保证措施............................................26第十一章 工程质量保证措施....................................................27第十二章 安全生产与文明施工保证措施..........................................30第十三章 应提交的交工资料....................................................31工程概况（一）建筑工程概况拟建场地位于台州市区人民西路北，东临天开大厦，南临小内河，西靠市花鸟市场，北临住宅楼。拟建建筑物包括主楼和裙房，主楼地上为 21～25 层（共 3 幢），框架-剪力墙结构，裙房 2 层，框架结构，均设 1 层地下室，基础桩型采用大直径钻孔灌注桩。（二）基坑工程概况1.基坑概况地下室基坑呈发 V 形，长约 150m，宽约 25m， 基坑开挖较深，大面积开挖深度为 5.2m 。自然地面平整相对标高为-0.500m，基坑开挖深度考虑到地梁垫层底（垫层厚 200mm ）标高为-5.700。2.周边环境拟建场地所濒临的花鸟市场、小内河、天开大厦距基坑均较远，对基坑的影响较小。但场地内有一些临时设施距基坑较近：基坑南侧为施工临时设施，距基坑开挖底边线约 3.2m；基坑西侧围墙距轴线约 8.5m，基坑边有一配电房，在围护施工中需拆除；基坑东南角距基坑开挖底边线约 5.8m 处有一配电房，东北角为现场施工道路，在施工中应进行保护和考虑。3.围护结构设计要求（1）本工程拟采用单一的土钉墙围护结构。具体剖面结构如下所示：1-1 剖面：采用土钉墙、两排木桩、竖向土钉相结合的结构形式。基坑上部 2.4m 采用单一土钉墙，基坑边壁按 1:0.6 放坡，共设置三排土钉，土钉长 12～15m，同时基坑顶部打入一排 6m 长竖向土钉，间距 500mm。下部垂直开挖至坑底，共设置三排土钉，土钉长 12～15m， 同时配合两排木桩施工，可有效的防止基坑的隆起和滑移。2-2 剖面：采用土钉墙、两排木桩相结合的结构形式。基坑边壁按 1:0.7 比例放坡至坡底，共设置五排土钉，土钉长 12～15m。同时在基坑底部打入两排木桩，可有效防止基坑的隆起和滑移。3-3 剖面：采用土钉墙、木桩、竖向土钉相结合的结构形式。基坑上部 2.4m 采用单一土钉墙，基坑边壁按 1:0.6 放坡，共设置三排土钉，土钉长 15～18m， 在基坑顶部打入一排 6m 长竖向土钉。下部垂直开挖至坑底，共设置三排土钉，土钉长 15m，同时配合两排木桩施工，可有效的防止基坑的隆起和滑移。此种结构形式基坑边壁按一定比例放坡，可有效减小土压力，增加土体的自稳时间，同时配合木桩的施工，可有效的防止基坑的滑移和隆起，具体较好的稳定性和整体性，可取代复合式土钉墙的结构，而且工期、造价大大节省。具体设置详见围护剖面图、平面图（附图 1）。4.施工要求（1）人工配合机械开挖，按设计坡度进行放坡开挖。（2）土钉设置采用锚管式土钉，钢管为 MG48×2.5，管头部封闭，管身设置注浆孔。土钉下倾角 10°、15°竖向间距 0.6～1.2m，水平间距 1.2m。土钉长度、锁定及设置详见附图 1。注浆采用纯水泥浆，注浆压力保持在 0.5～0.7MPa，水泥浆水灰比为 0.5。（3）混凝土面层钢筋网为 φ6.5@200 双向，骨架钢筋为 φ12 横向连接；采用 C20 喷射混凝土了，混凝土面...
