明挖管道深基坑开挖专项施工方案

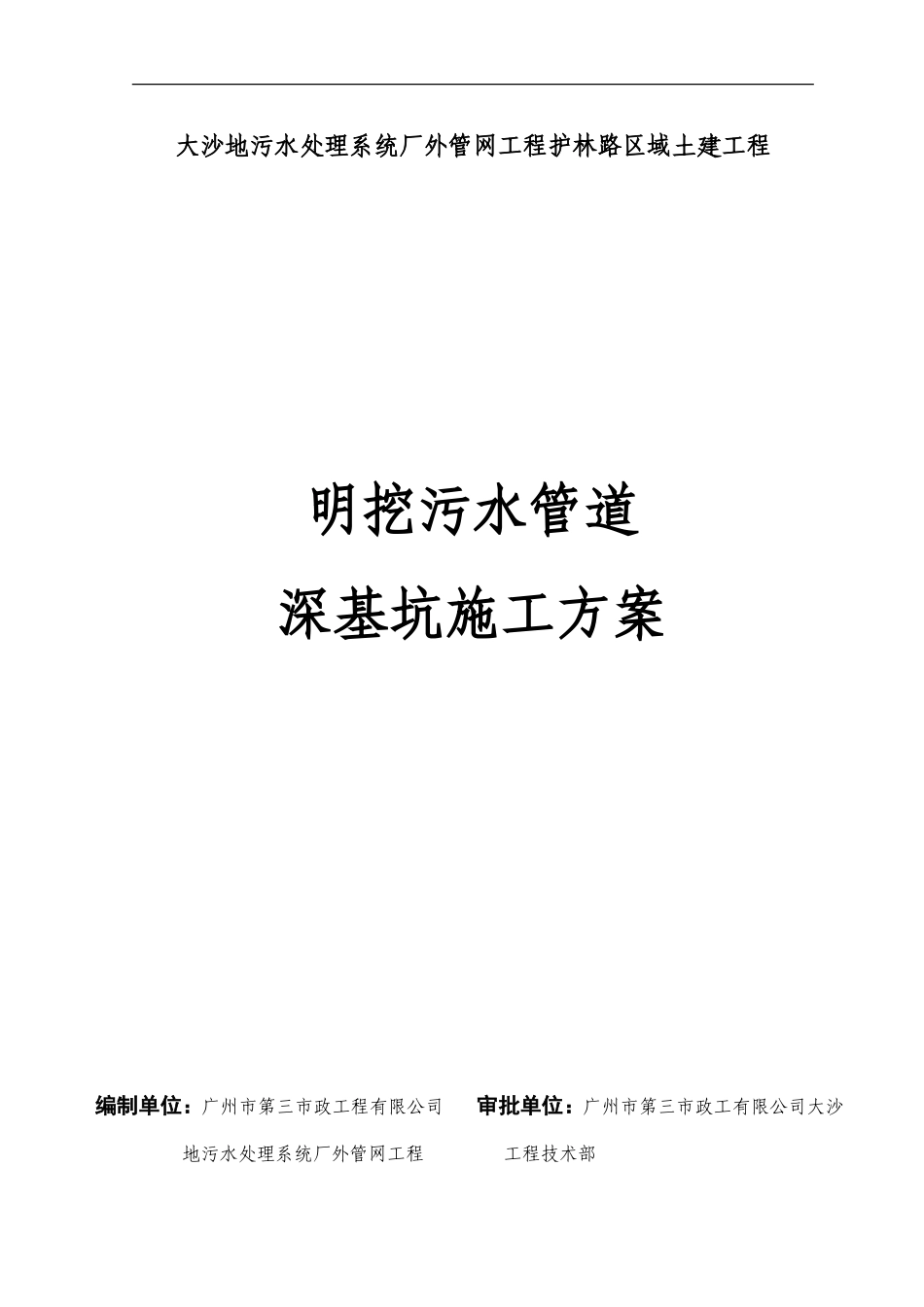

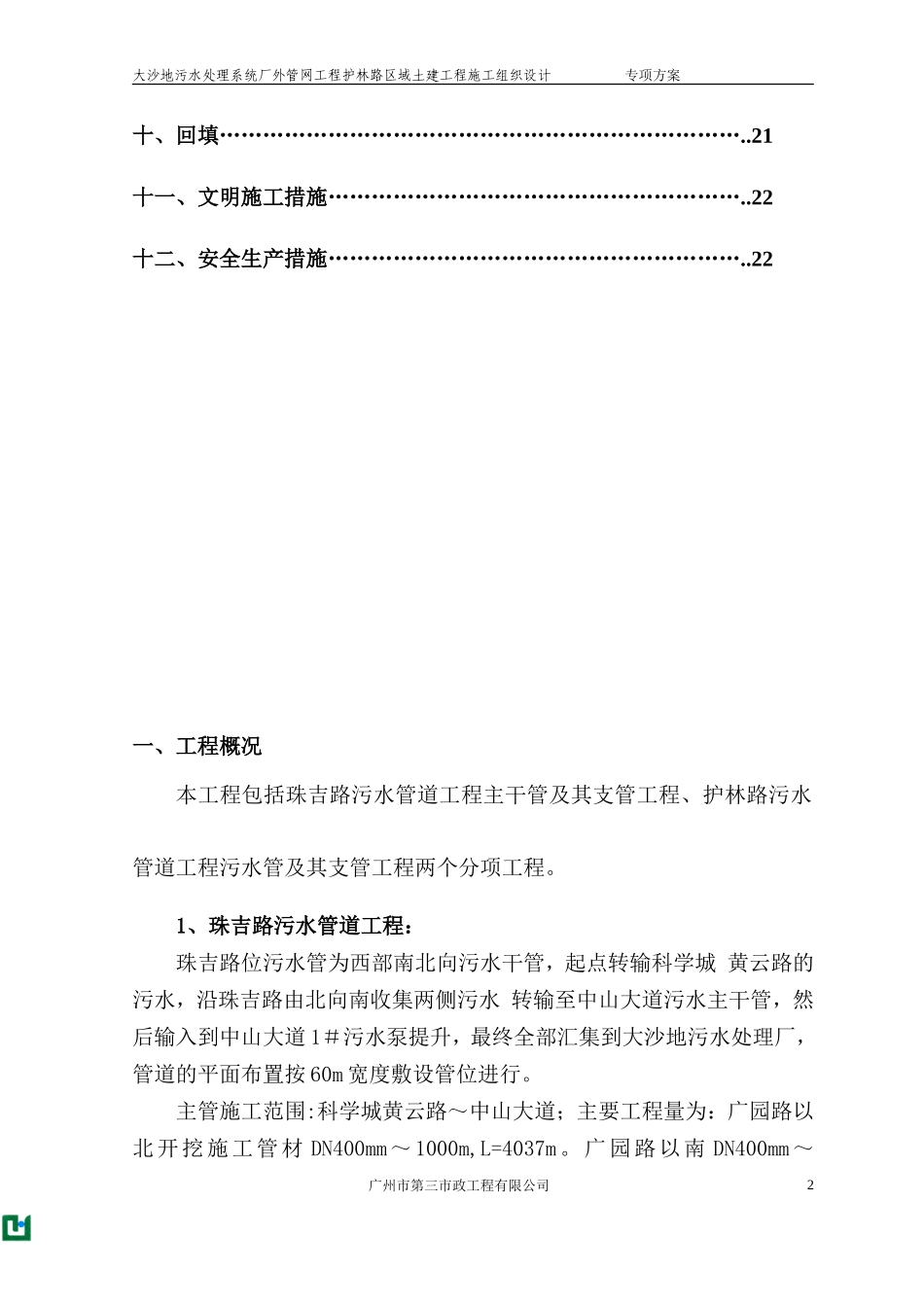

大沙地污水处理系统厂外管网工程护林路区域土建工程明挖污水管道深基坑施工方案 编制单位：广州市第三市政工程有限公司 审批单位：广州市第三市政工有限公司大沙地污水处理系统厂外管网工程 工程技术部大沙地污水处理系统厂外管网工程护林路区域土建工程施工组织设计 专项方案护林路区域土建工程项目经理部技术负责人： 审批负责人：编 制 人： 审核人：编制日期：2006 年 3 月 4 日 审批日期： 年 月 日目 录一、工程概况…………………………………………………………...2二、工程流程图…………………………………………………………3三、施工准备............................................................................................4四、沟槽支护............................................................................................4五、管坑开挖…………………………………………………………..10六、土方运输…………………………………………………………..13七、管道安装…………………………………………………………..13八、检查井砌筑………………………………………………………..18九、闭水检验…………………………………………………………..20广州市第三市政工程有限公司1大沙地污水处理系统厂外管网工程护林路区域土建工程施工组织设计 专项方案十、回填………………………………………………………………..21十一、文明施工措施…………………………………………………..22十二、安全生产措施…………………………………………………..22一、工程概况本工程包括珠吉路污水管道工程主干管及其支管工程、护林路污水管道工程污水管及其支管工程两个分项工程。1、珠吉路污水管道工程：珠吉路位污水管为西部南北向污水干管，起点转输科学城 黄云路的污水，沿珠吉路由北向南收集两侧污水 转输至中山大道污水主干管，然后输入到中山大道 1＃污水泵提升，最终全部汇集到大沙地污水处理厂，管道的平面布置按 60m 宽度敷设管位进行。主管施工范围:科学城黄云路～中山大道；主要工程量为：广园路以北开挖施工管材 DN400mm～1000m,L=4037m。广园路以南 DN400mm～广州市第三市政工程有限公司2大沙地污水处理系统厂外管网工程护林路区域土建工程施工组织设计 专项方案1000m,L=2417m，除了穿广园东铁路段为顶管施工及中山大道口小段为顶管施工外，其余全部为明挖施工。管材采用高密度聚乙烯双壁波纹管； 2、护林路污水管道工程：护林路管道工程位于黄埔西侧，全长约 5 公里，敷设的污水管为大沙地污水处理系统分区的污水支管，主要收集护林路中山大道至珠江涌道路两侧的污水并转至下游污水系统，最终进入污水处理厂。道路两侧布置DN300～DN800 的污水管，管材采用高密度聚乙烯双壁波纹管，全部为明挖施工。广州市第三市政工程有限公司3大沙地污水处理系统厂外管网工程护林路区域土建工程施工组织设计 专项方案二、工艺流程图；（见下图）广州市第三市政工程有限公司4施工准备测量放样基坑开挖检查标高打钢板桩、支护加深开挖砂石垫层标高检查稳定性检查管道基础安管接口检查井砌筑闭水试验回填轴线坡度调整试配级配取样材料准备质量验收不合格合格不合格不合格污水管大沙地污水处理系统厂外管网工程护林路区域土建工程施工组织设计 专项方案三、施工准备；（测设和探坑）1、工程开工前，进行以下的测设工作：核对接入原有管道的高程，测设管道坡度，管道中心线，开挖沟槽边线及附属构筑物的位置，堆土堆料界限及其它临时用地范围。2．开挖前进行探坑，以摸清地下管线的情况，探坑每 10m 一道，深度不少于 3m，管线复杂或情况不明处时加密探坑，探出的地下管线时必须请各管线的业主单位至现场进行确认和交底，同时请各管线的业主单位对管线保护方面等内容对我施工单位的施工进行指导，并要求其派专人进行监察。四、沟槽支护；本工程管道埋深 2.5m～6 米，地下水含水层（细砂、砾砂层）分布广泛，地下水对管道施工有较大的不良影响。施工时要特别重视排水降水工作。我司将采用钢板桩作为明挖段基坑支护。1、钢板桩...
