基坑支护施工及土方开挖施工专项方案

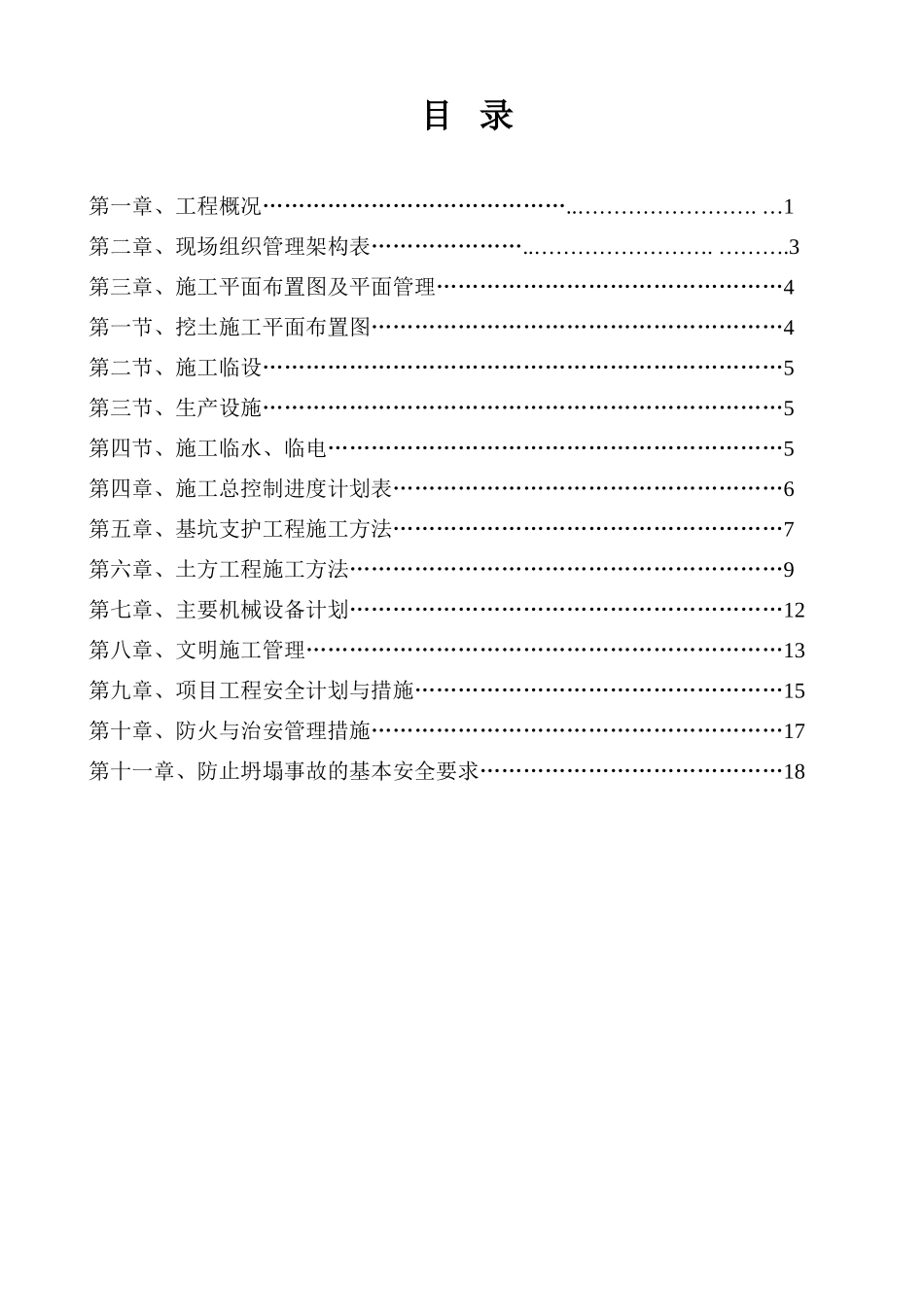

目 录第一章、工程概况……………………………………..……………………. …1第二章、现场组织管理架构表…………………..……………………. ……….3第三章、施工平面布置图及平面管理…………………………………………4第一节、挖土施工平面布置图…………………………………………………4第二节、施工临设………………………………………………………………5第三节、生产设施………………………………………………………………5第四节、施工临水、临电………………………………………………………5第四章、施工总控制进度计划表………………………………………………6第五章、基坑支护工程施工方法………………………………………………7第六章、土方工程施工方法……………………………………………………9第七章、主要机械设备计划……………………………………………………12第八章、文明施工管理…………………………………………………………13第九章、项目工程安全计划与措施……………………………………………15第十章、防火与治安管理措施…………………………………………………17第十一章、防止坍塌事故的基本安全要求……………………………………18第一章 工程概况一、项目概况本工程位于黄埔区荔联街开发区东区宏明路，本工程基坑东边长 157.7m，西边长 147.7m，南、北长各 59.5m。建筑面积为 43843.5㎡,地下室一层(面积为 8789㎡)，地上四层、局部五层(建筑面积为 35054.5㎡)，建筑总高度(屋顶层 26m，女儿 27m)。整个建筑平面呈矩形，基础结构为高强砼预应力管桩 PHC-AB 400(95)，上部结构为钢筋砼框架结构，中堂为钢结构屋面约 867㎡,外立面局部为玻璃幕墙。地下室底板底标高-3.900m，按穗开规提供的高程±0.000=11.400m，即开挖深度为2.6m(原自然地坪面高为-1.3m)详见基坊支护大样图。二、地质地貌概况1、根据广州市地质勘察基础工程公司《岩土工程勘察报告》所揭示，本工程地质条件较好，地层自上而下为：(1)、填土层①、素填土(少量杂填土)：埋深0.50m，层底埋深厚0.5～5.40m.。(2)、冲积层①、粉质粘土层：厚度0.30～9.75m，平均2.44m，层底埋深3.16～12.15m，层底标高-2.24～6.78m。②、砂层：厚度0.80～8.8m，平均3.88m，层底埋深1.90～10.80m，层底标高-0.89～7.91m。③、粉质粘土层：厚度0.80～9.75m，平均4.78m，层底埋深8.20～14.5m，层底标高-4.60～7.91m。④、淤泥土：厚度2.5～11.9m，平均7.88m，层底埋深11.60～24.2m，层底标高-14.30～1.67m。⑤、粉质粘土、粘性土：厚度1.25～2.6m，平均1.64m，层底埋深15.15～20.60m，层底标高-10.74～-5.34m。⑥、砂层：厚度0.8～7.2m，平均2.67m，层底埋深16.4～22.70m，层底标高-12.94～-6.55m。(3)、残积层1①、砂质粘性土：厚度3.5～20.1m，平均8.77m，层底埋深26.2～44m，层底标高-34.07～-16.47m。(4)、花岗岩①、全风化岩：厚度22.9～44.2m，平均7.02m，层底埋深2.30～14.40m，层底标高-34.29～-13.05m。②、强风化岩：厚度1～18.45m，平均7.17m，层底埋深38.00～55.10m，层底标高-45.15～--28.19m。三、桩基础本工程采用高强砼预应力管桩 PHC-AB 400(95)。四、桩承台桩承台用 C30 砼；承台面标高一般为-3.600m,承台底标高-4.7，电梯井底面标高为-7.2m。承台厚度由 1.0m——1.3m，属大体积砼施工。五、地下室底板（外墙和水池）砼强度标号 C30、抗渗等级 S10；地下室底板厚度 300mm，外墙及消防水池剪力墙厚250mm。23第三章 施工平面布置图及平面管理第一节、挖土施工平面布置图：4第二节、施工临设办公室设在施工场地的北面；卫生间设在施工场地的东北面；五金库、工具库设在施工场地的西北面。所有临设采用原有的市场店铺，均应满足消防要求，宿舍区及办公区配备MFZL3型的火器10个及消防栓接口2个。工人宿舍统一采用PVC难燃管穿线，室内电线严禁乱拉乱接，禁止使用大功率的电器具和煤气炉等明火器具。第三节、生产设施一、钢筋在现场加工制作，现场设置两台钢筋切断机，两台钢筋弯曲机，4 台电焊机，1 台对焊机。二、现场设一台 350L 砼搅拌机兼砂浆搅拌。三、现场设...
