基坑围护开挖施工组织设计方案

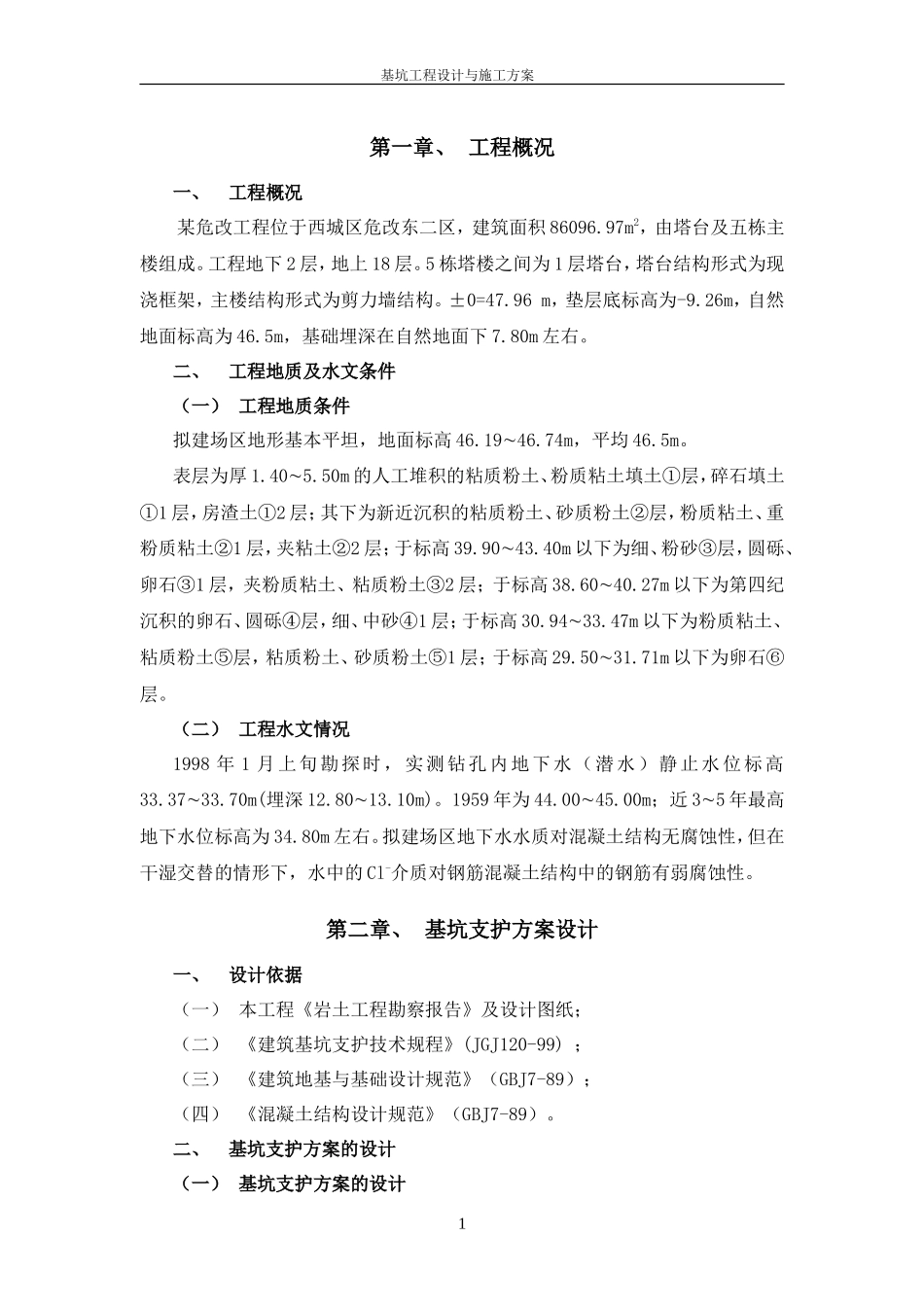

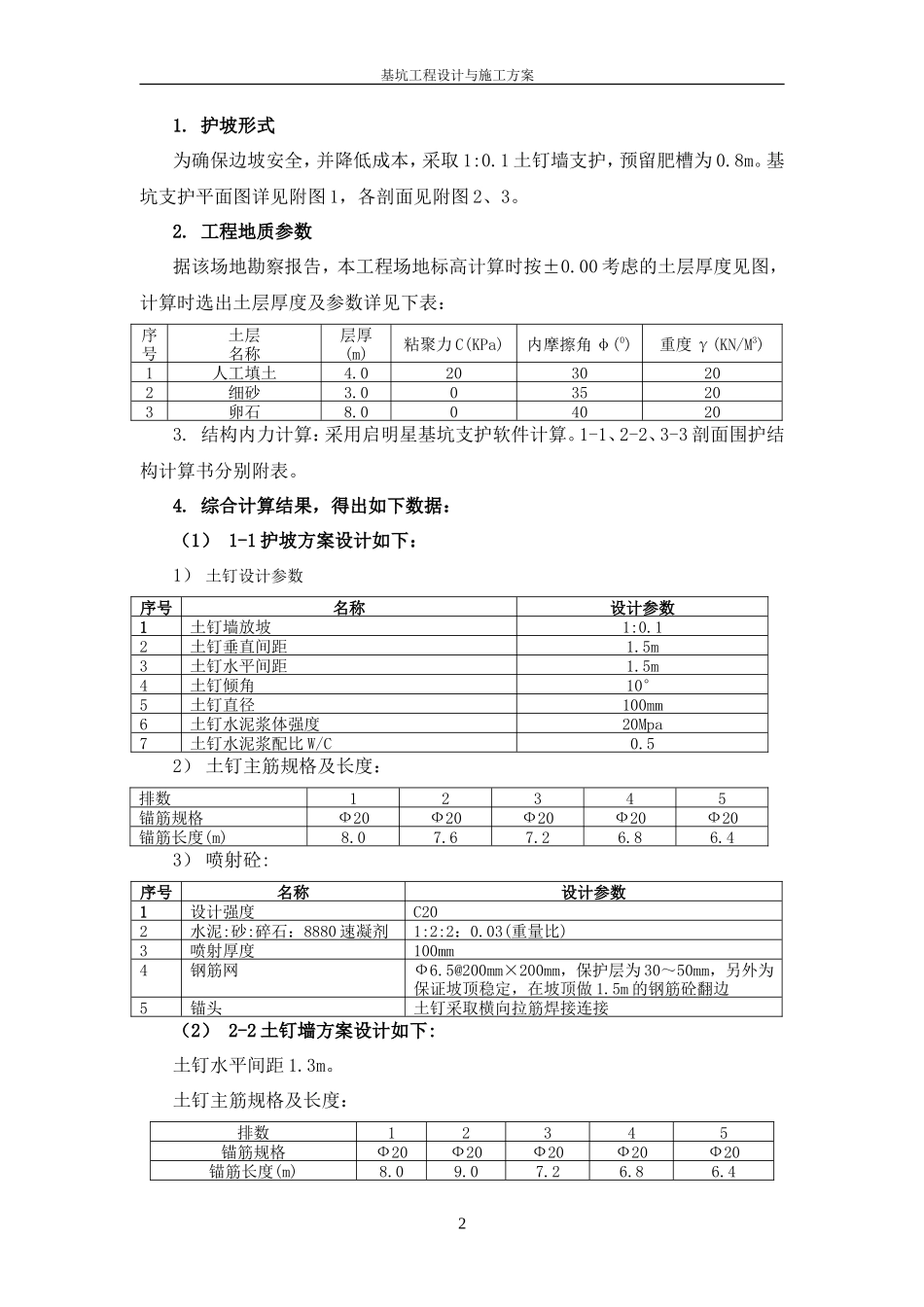

目录第一章、 工程概况第二章、 基坑支护方案设计第三章、 施工总体布署第四章、 基坑支护工程第五章、 土方挖运工程第六章、 质量保证措施第七章、 安全生产与文明施工第八章、 雨期施工措施第九章、 图表 基坑工程设计与施工方案第一章、 工程概况一、工程概况某危改工程位于西城区危改东二区，建筑面积 86096.97m2，由塔台及五栋主楼组成。工程地下 2 层，地上 18 层。5 栋塔楼之间为 1 层塔台，塔台结构形式为现浇框架，主楼结构形式为剪力墙结构。±0=47.96 m，垫层底标高为-9.26m，自然地面标高为 46.5m，基础埋深在自然地面下 7.80m 左右。二、工程地质及水文条件（一） 工程地质条件拟建场区地形基本平坦，地面标高 46.1946.74m，平均 46.5m。表层为厚 1.405.50m 的人工堆积的粘质粉土、粉质粘土填土①层，碎石填土①1 层，房渣土①2 层；其下为新近沉积的粘质粉土、砂质粉土②层，粉质粘土、重粉质粘土②1 层，夹粘土②2 层；于标高 39.9043.40m 以下为细、粉砂③层，圆砾、卵石③1 层，夹粉质粘土、粘质粉土③2 层；于标高 38.6040.27m 以下为第四纪沉积的卵石、圆砾④层，细、中砂④1 层；于标高 30.9433.47m 以下为粉质粘土、粘质粉土⑤层，粘质粉土、砂质粉土⑤1 层；于标高 29.5031.71m 以下为卵石⑥层。（二） 工程水文情况1998 年 1 月上旬勘探时，实测钻孔内地下水（潜水）静止水位标高33.3733.70m(埋深 12.8013.10m)。1959 年为 44.0045.00m；近 35 年最高地下水位标高为 34.80m 左右。拟建场区地下水水质对混凝土结构无腐蚀性，但在干湿交替的情形下，水中的 Cl-介质对钢筋混凝土结构中的钢筋有弱腐蚀性。第二章、 基坑支护方案设计一、设计依据（一） 本工程《岩土工程勘察报告》及设计图纸；（二） 《建筑基坑支护技术规程》(JGJ120-99) ；（三） 《建筑地基与基础设计规范》（GBJ7-89）；（四） 《混凝土结构设计规范》（GBJ7-89）。二、基坑支护方案的设计（一） 基坑支护方案的设计1 基坑工程设计与施工方案1. 护坡形式为确保边坡安全，并降低成本，采取 1:0.1 土钉墙支护，预留肥槽为 0.8m。基坑支护平面图详见附图 1，各剖面见附图 2、3。2. 工程地质参数据该场地勘察报告，本工程场地标高计算时按±0.00 考虑的土层厚度见图，计算时选出土层厚度及参数详见下表：序号土层名称层厚(m)粘聚力 C(KPa)内摩擦角 φ(0)重度 γ(KN/M3)1人工填土4.02030202细砂3.0035203卵石8.0040203. 结构内力计算：采用启明星基坑支护软件计算。1-1、2-2、3-3 剖面围护结构计算书分别附表。4. 综合计算结果，得出如下数据：（1） 1-1 护坡方案设计如下：1） 土钉设计参数序号名称设计参数1土钉墙放坡1:0.12土钉垂直间距1.5m3土钉水平间距1.5m4土钉倾角10°5土钉直径100mm6土钉水泥浆体强度20Mpa7土钉水泥浆配比 W/C0.52） 土钉主筋规格及长度：排数12345锚筋规格Ф20Ф20Ф20Ф20Ф20锚筋长度(m)8.07.67.26.86.43） 喷射砼:序号名称设计参数1设计强度C202水泥:砂:碎石：8880 速凝剂1:2:2：0.03(重量比)3喷射厚度100mm4钢筋网Ф6.5@200mm×200mm，保护层为 30～50mm，另外为保证坡顶稳定，在坡顶做 1.5m 的钢筋砼翻边5锚头土钉采取横向拉筋焊接连接（2） 2-2 土钉墙方案设计如下:土钉水平间距 1.3m。土钉主筋规格及长度：排数12345锚筋规格Ф20Ф20Ф20Ф20Ф20锚筋长度(m)8.09.07.26.86.42 基坑工程设计与施工方案其余同 1-1 剖面。说明：为控制位移，其中第二道土钉间隔施加预应力(即二分之一施加),采取螺栓施加预应力 30KN，采取 200×200×20 的钢板作为承压板，自由段长为 2m。（3） 3-3 土钉墙方案设计如下:由于东侧离马路很近，采用垂直喷锚。东侧马路下有地下市政管道，第一道锚杆打在-1.8m 的标高,在护坡的上口根据实际情况采取加拉梁的方式进行拉锚，具体在补充方案。土钉水平间距 1.0m。其余同 1-1 剖面。为控制位移，其中第二道土钉全部施加预应力。5. 工程量（估算值、不作为报价用）序号分项工程工程量1土方8.5 万方2土钉墙40...
