黄埔花园商住小区基坑支护施工组织设计方案

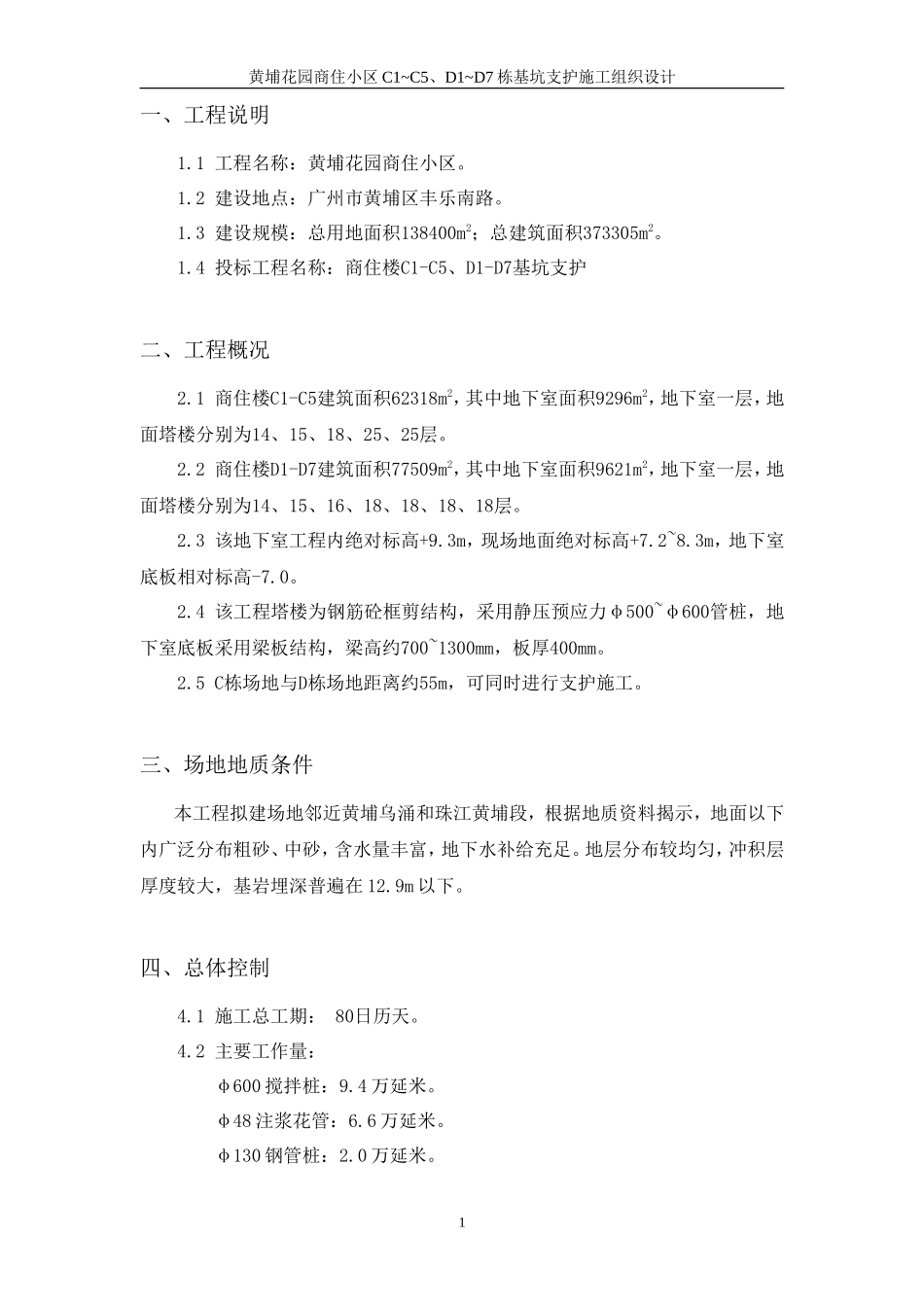

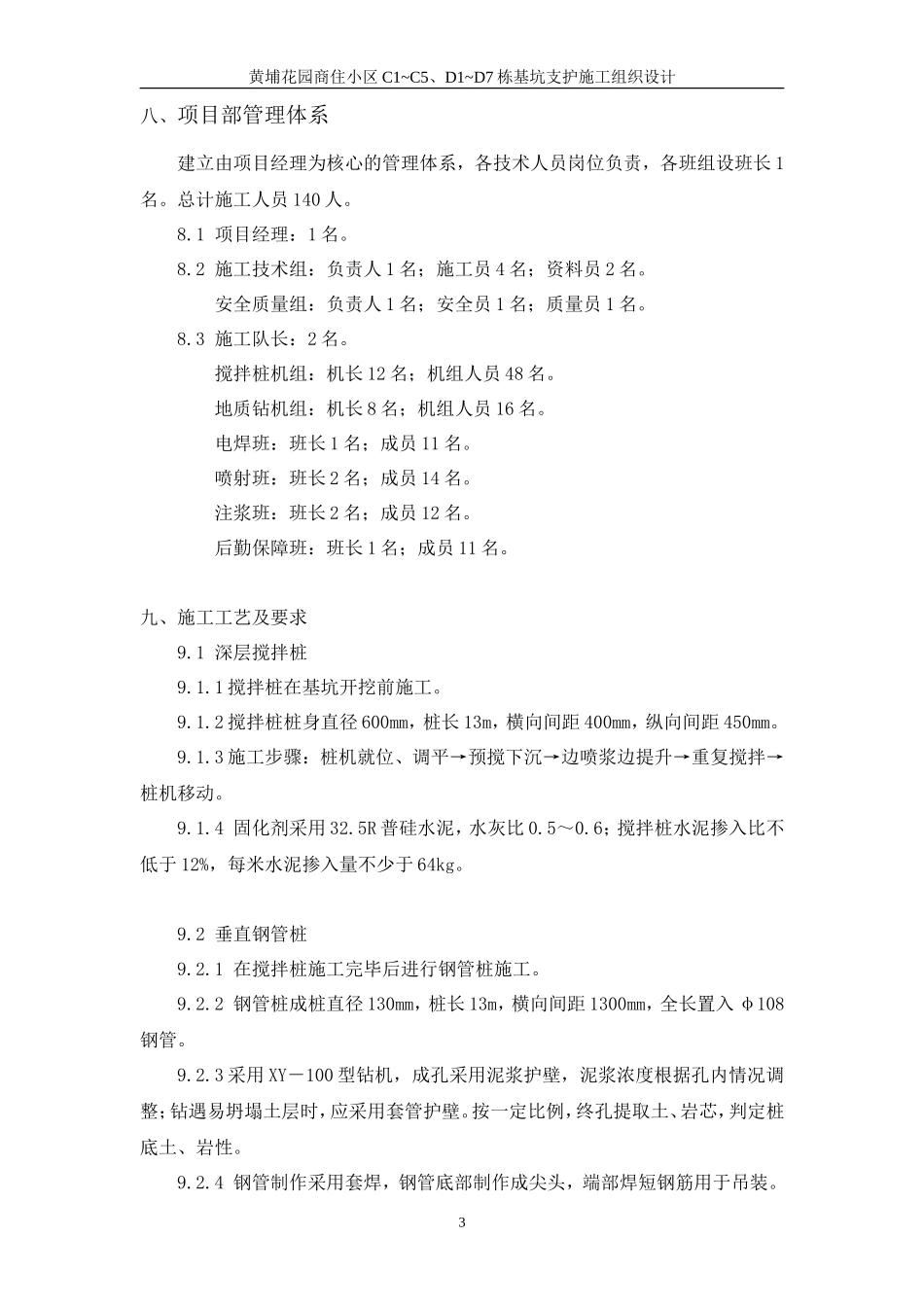

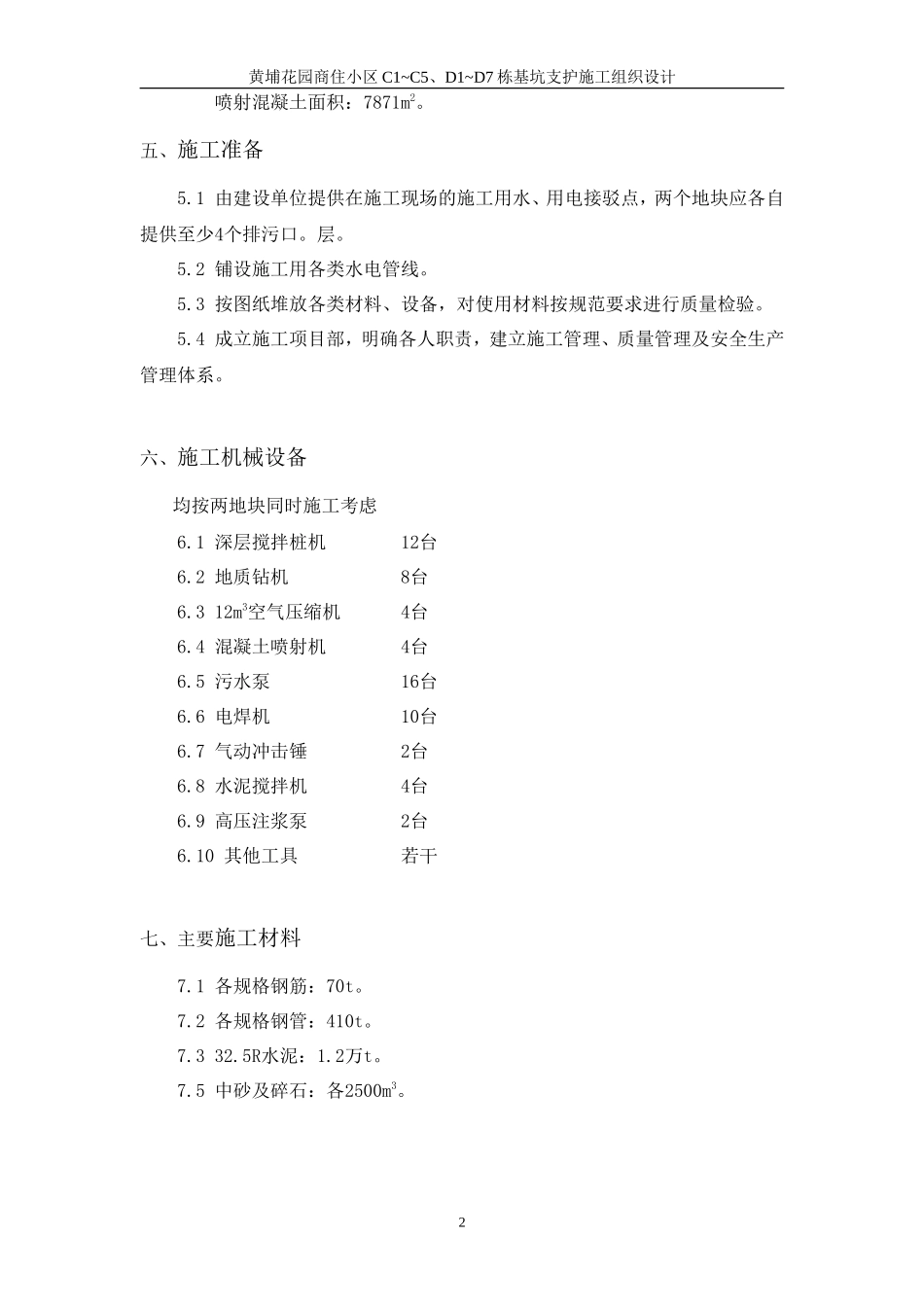

黄埔花园商住小区 C1~C5、D1~D7 栋基坑支护施工组织设计一、工程说明1.1 工程名称：黄埔花园商住小区。1.2 建设地点：广州市黄埔区丰乐南路。1.3 建设规模：总用地面积138400m2；总建筑面积373305m2。1.4 投标工程名称：商住楼C1-C5、D1-D7基坑支护二、工程概况2.1 商住楼C1-C5建筑面积62318m2，其中地下室面积9296m2，地下室一层，地面塔楼分别为14、15、18、25、25层。2.2 商住楼D1-D7建筑面积77509m2，其中地下室面积9621m2，地下室一层，地面塔楼分别为14、15、16、18、18、18、18层。2.3 该地下室工程内绝对标高+9.3m，现场地面绝对标高+7.2~8.3m，地下室底板相对标高-7.0。2.4 该工程塔楼为钢筋砼框剪结构，采用静压预应力φ500~φ600管桩，地下室底板采用梁板结构，梁高约700~1300mm，板厚400mm。2.5 C栋场地与D栋场地距离约55m，可同时进行支护施工。三、场地地质条件本工程拟建场地邻近黄埔乌涌和珠江黄埔段，根据地质资料揭示，地面以下内广泛分布粗砂、中砂，含水量丰富，地下水补给充足。地层分布较均匀，冲积层厚度较大，基岩埋深普遍在 12.9m 以下。四、总体控制4.1 施工总工期： 80日历天。4.2 主要工作量： φ600 搅拌桩：9.4 万延米。φ48 注浆花管：6.6 万延米。φ130 钢管桩：2.0 万延米。1黄埔花园商住小区 C1~C5、D1~D7 栋基坑支护施工组织设计喷射混凝土面积：7871m2。五、施工准备5.1 由建设单位提供在施工现场的施工用水、用电接驳点，两个地块应各自提供至少4个排污口。层。5.2 铺设施工用各类水电管线。5.3 按图纸堆放各类材料、设备，对使用材料按规范要求进行质量检验。5.4 成立施工项目部，明确各人职责，建立施工管理、质量管理及安全生产管理体系。六、施工机械设备 均按两地块同时施工考虑6.1 深层搅拌桩机12台6.2 地质钻机 8台6.3 12m3空气压缩机4台6.4 混凝土喷射机4台6.5 污水泵16台6.6 电焊机10台6.7 气动冲击锤2台6.8 水泥搅拌机4台6.9 高压注浆泵2台6.10 其他工具若干七、主要施工材料7.1 各规格钢筋：70t。7.2 各规格钢管：410t。7.3 32.5R水泥：1.2万t。7.5 中砂及碎石：各2500m3。2黄埔花园商住小区 C1~C5、D1~D7 栋基坑支护施工组织设计八、项目部管理体系建立由项目经理为核心的管理体系，各技术人员岗位负责，各班组设班长 1名。总计施工人员 140 人。8.1 项目经理：1 名。8.2 施工技术组：负责人 1 名；施工员 4 名；资料员 2 名。安全质量组：负责人 1 名；安全员 1 名；质量员 1 名。8.3 施工队长：2 名。搅拌桩机组：机长 12 名；机组人员 48 名。 地质钻机组：机长 8 名；机组人员 16 名。 电焊班：班长 1 名；成员 11 名。 喷射班：班长 2 名；成员 14 名。 注浆班：班长 2 名；成员 12 名。 后勤保障班：班长 1 名；成员 11 名。 九、施工工艺及要求9.1 深层搅拌桩9.1.1 搅拌桩在基坑开挖前施工。9.1.2 搅拌桩桩身直径 600mm，桩长 13m，横向间距 400mm，纵向间距 450mm。9.1.3 施工步骤：桩机就位、调平→预搅下沉→边喷浆边提升→重复搅拌→桩机移动。9.1.4 固化剂采用 32.5R 普硅水泥，水灰比 0.5～0.6；搅拌桩水泥掺入比不低于 12%，每米水泥掺入量不少于 64kg。9.2 垂直钢管桩9.2.1 在搅拌桩施工完毕后进行钢管桩施工。9.2.2 钢管桩成桩直径 130mm，桩长 13m，横向间距 1300mm，全长置入 φ108钢管。9.2.3 采用 XY－100 型钻机，成孔采用泥浆护壁，泥浆浓度根据孔内情况调整；钻遇易坍塌土层时，应采用套管护壁。按一定比例，终孔提取土、岩芯，判定桩底土、岩性。9.2.4 钢管制作采用套焊，钢管底部制作成尖头，端部焊短钢筋用于吊装。3黄埔花园商住小区 C1~C5、D1~D7 栋基坑支护施工组织设计9.2.5 钢管桩垂直度要求偏差小于 5%。9.2.6 注浆：采用底部灌浆，固化剂采用 32.5R 普硅水泥，水灰比 0.5～0.6注浆压力不小于 1MPa，宜加入适量早强剂。9.2.7 补浆：配置注浆用浆体，在水泥浆凝固收缩后重新将钢管桩桩体灌满9.3 开挖9.3.1 分层分段跳挖，按 20~25m 分若干个开挖段，...
