拉筋计算及手工计算钢筋公式大全

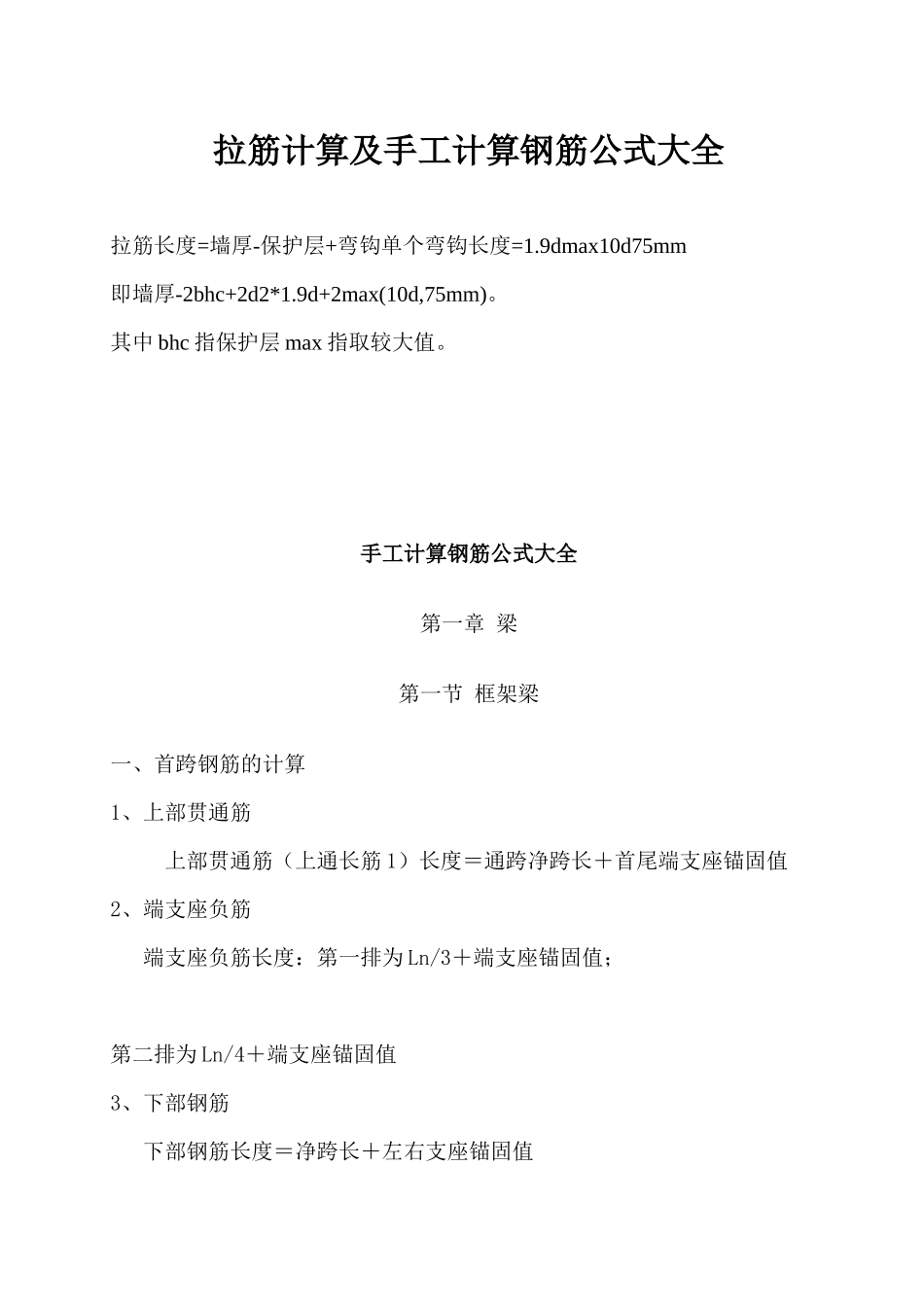

拉筋计算及手工计算钢筋公式大全 拉筋长度=墙厚-保护层+弯钩单个弯钩长度=1.9dmax10d75mm即墙厚-2bhc+2d2*1.9d+2max(10d,75mm)。 其中 bhc 指保护层 max 指取较大值。 手工计算钢筋公式大全第一章 梁第一节 框架梁一、首跨钢筋的计算1、上部贯通筋 上部贯通筋（上通长筋 1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋 端支座负筋长度：第一排为 Ln/3＋端支座锚固值； 第二排为 Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现 03G101-1 中关于支座锚固的判断呢？ 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae 且≥0.5Hc＋5d，为直锚，取 Max{Lae，0.5Hc＋5d }。钢筋的端支座锚固值＝支座宽≤Lae 或≤0.5Hc＋5d，为弯锚，取 Max{Lae，支座宽度-保护层+15d }。钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了 2d，箍筋计算时增加了 8d。（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为 Ln/3＋中间支座值＋Ln/3；第二排为 Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。其他钢筋计算同首跨钢筋计算。三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋 软件配合 03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示这里，我们以 2＃、5＃及 6＃钢筋为例进行分析： 2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm 起弯－4 个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L6＃钢筋—下部钢筋＝Ln--保护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版 03G101-1的 66 页。第二节 其他梁一、非框架梁在 03G101-1 中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；2、 下部纵筋锚入支座只需 12d；3、 上部纵筋锚入支座，不再考虑 0.5Hc＋5d 的判断值。未尽解释请参考 03G101-1 说明。二、框支梁1、框支梁的支座负筋的延伸长度为 Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折 15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、 侧面构造钢筋与抗扭钢筋处...
