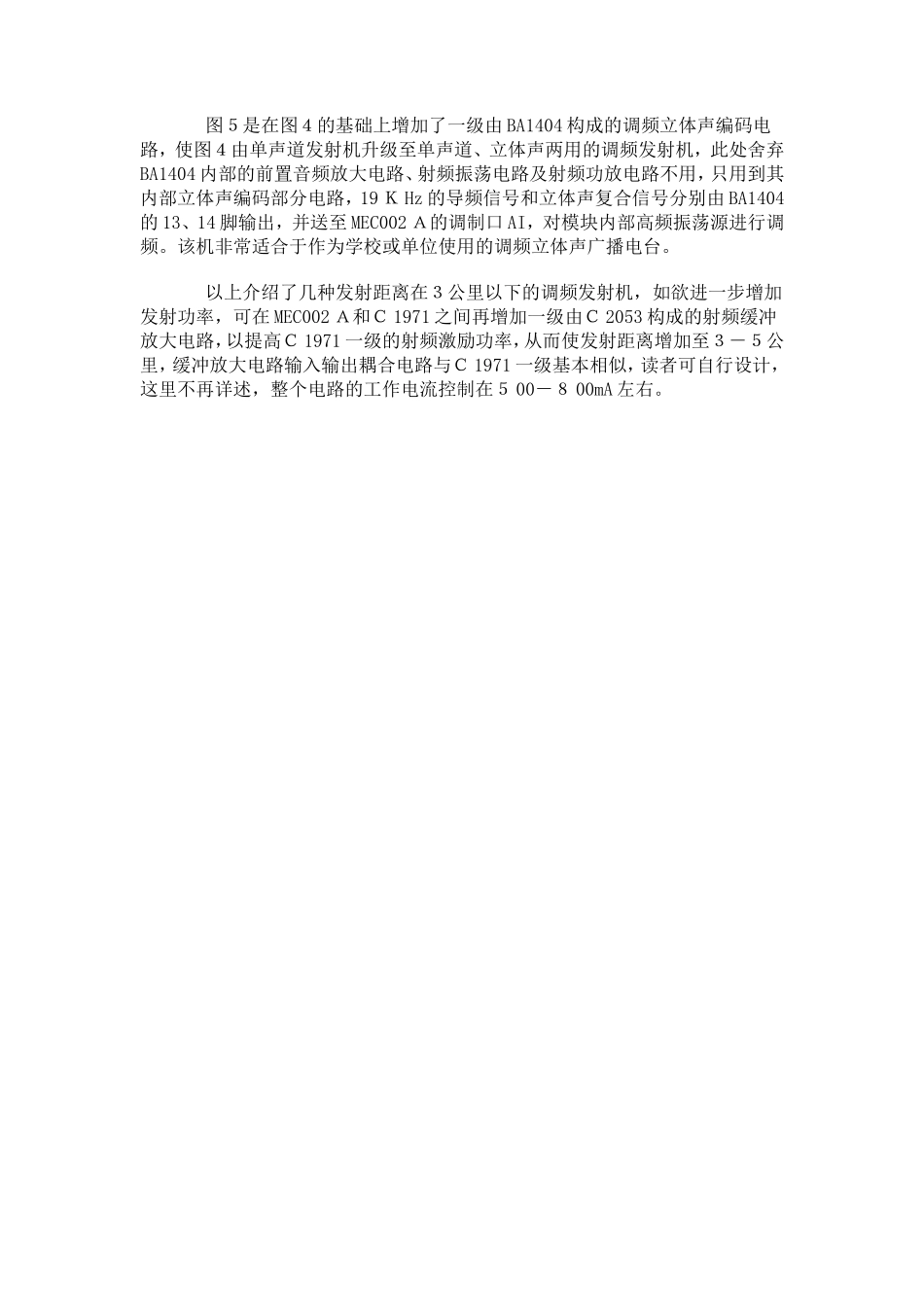

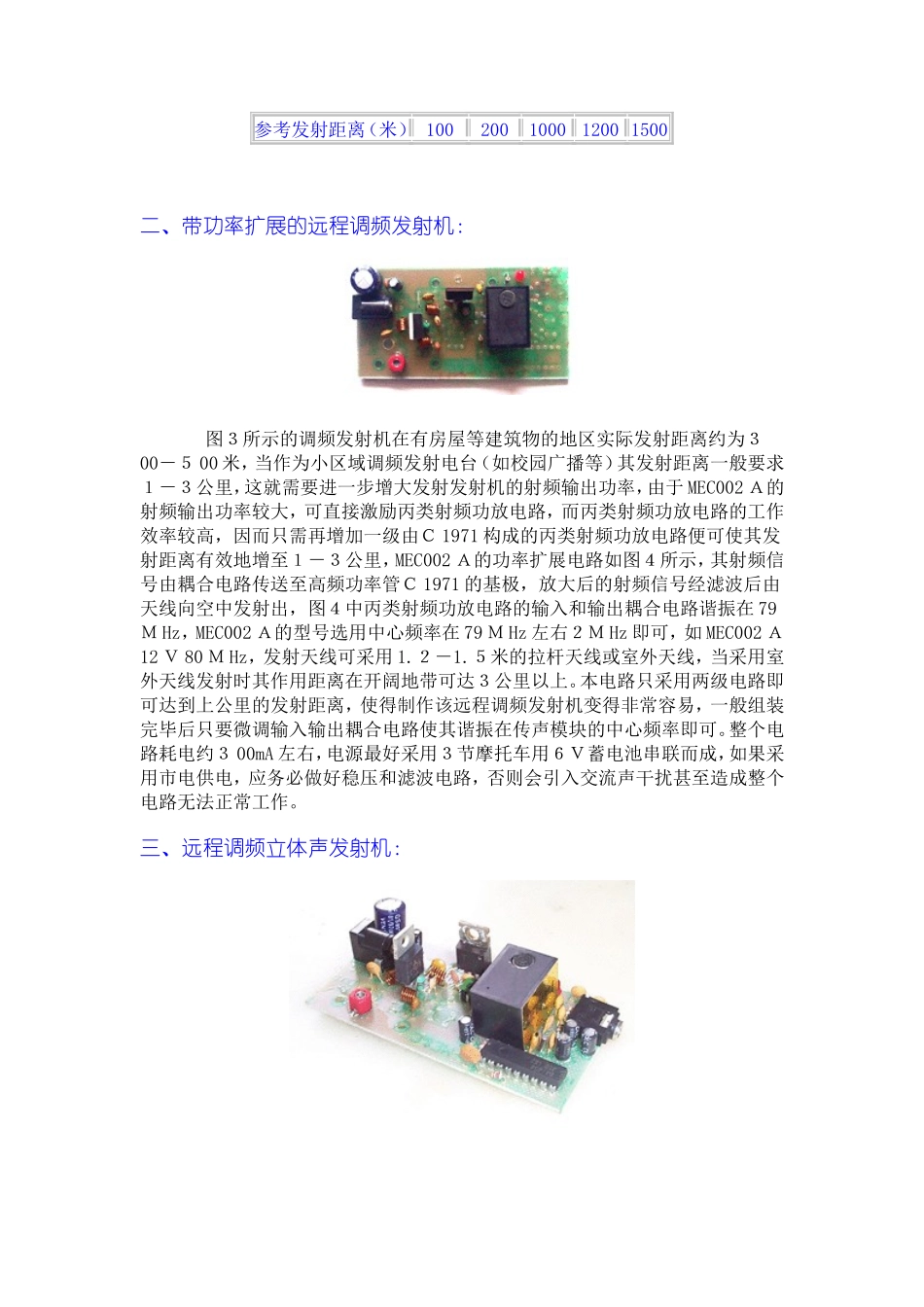

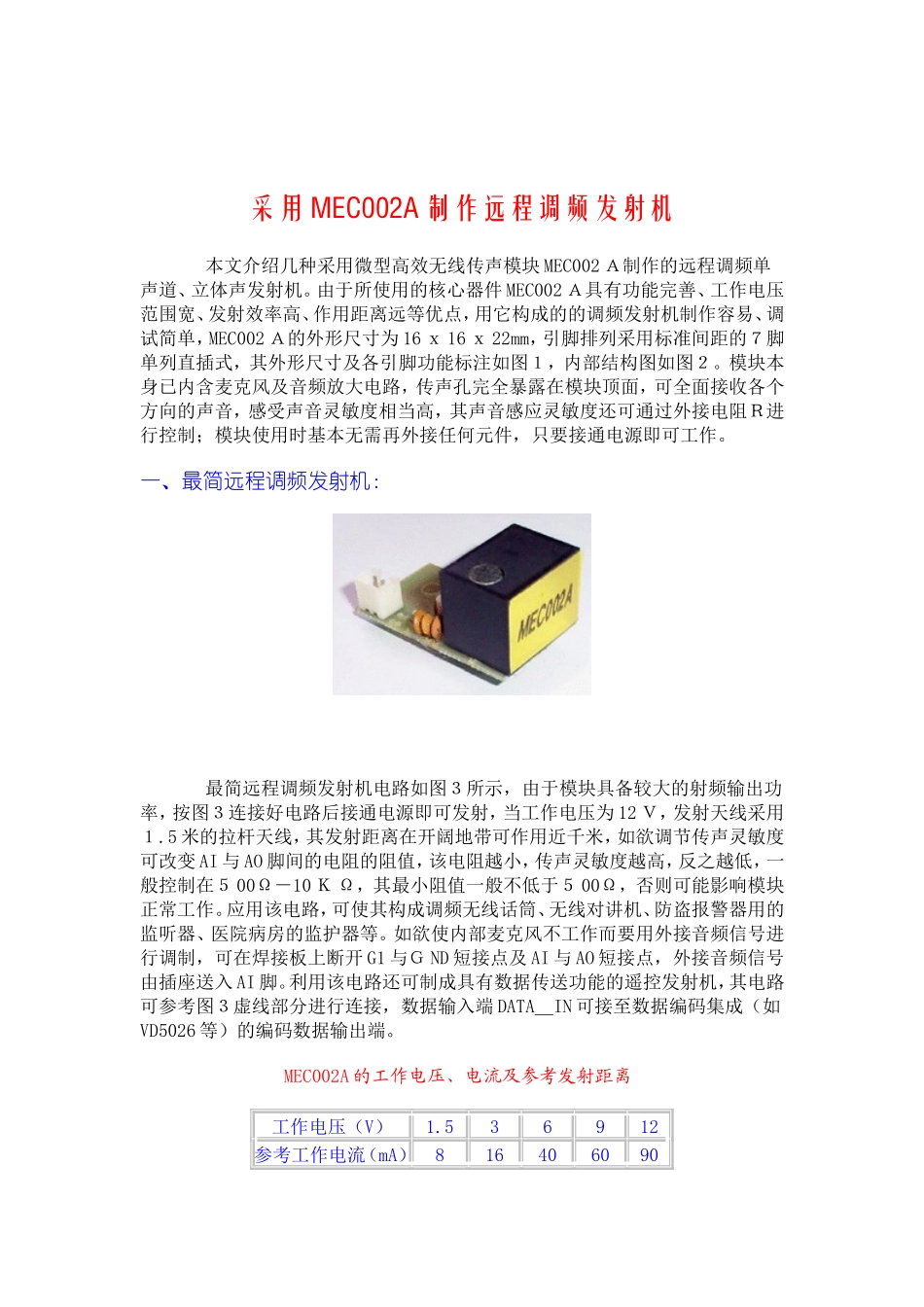

采用 MEC002A 制作远程调频发射机 本文介绍几种采用微型高效无线传声模块 MEC002 Ａ制作的远程调频单声道、立体声发射机。由于所使用的核心器件 MEC002 Ａ具有功能完善、工作电压范围宽、发射效率高、作用距离远等优点，用它构成的的调频发射机制作容易、调试简单，MEC002 Ａ的外形尺寸为 16 ｘ 16 ｘ 22mm，引脚排列采用标准间距的７脚单列直插式，其外形尺寸及各引脚功能标注如图１，内部结构图如图２。模块本身已内含麦克风及音频放大电路，传声孔完全暴露在模块顶面，可全面接收各个方向的声音，感受声音灵敏度相当高，其声音感应灵敏度还可通过外接电阻Ｒ进行控制；模块使用时基本无需再外接任何元件，只要接通电源即可工作。一、最简远程调频发射机： 最简远程调频发射机电路如图３所示，由于模块具备较大的射频输出功率，按图３连接好电路后接通电源即可发射，当工作电压为 12 Ｖ，发射天线采用１.5 米的拉杆天线，其发射距离在开阔地带可作用近千米，如欲调节传声灵敏度可改变 AI 与 AO 脚间的电阻的阻值，该电阻越小，传声灵敏度越高，反之越低，一般控制在５ 00Ω－10 Ｋ Ω，其最小阻值一般不低于５ 00Ω，否则可能影响模块正常工作。应用该电路，可使其构成调频无线话筒、无线对讲机、防盗报警器用的监听器、医院病房的监护器等。如欲使内部麦克风不工作而要用外接音频信号进行调制，可在焊接板上断开 G1 与Ｇ ND 短接点及 AI 与 AO 短接点，外接音频信号由插座送入 AI 脚。利用该电路还可制成具有数据传送功能的遥控发射机，其电路可参考图３虚线部分进行连接，数据输入端 DATA＿IN 可接至数据编码集成（如VD5026 等）的编码数据输出端。MEC002A 的工作电压、电流及参考发射距离工作电压（V）1.536912参考工作电流（mA）816406090参考发射距离（米） 10020010001200 1500 二、带功率扩展的远程调频发射机： 图３所示的调频发射机在有房屋等建筑物的地区实际发射距离约为３00－５ 00 米，当作为小区域调频发射电台（如校园广播等）其发射距离一般要求１－３公里，这就需要进一步增大发射发射机的射频输出功率，由于 MEC002 Ａ的射频输出功率较大，可直接激励丙类射频功放电路，而丙类射频功放电路的工作效率较高，因而只需再增加一级由Ｃ 1971 构成的丙类射频功放电路便可使其发射距离有效地增至１－３公里，MEC002 Ａ的功率扩展电路如图４所示，其射频信号由耦合电路传送至高频功率管Ｃ 1971 的基极，放大后的射频信号经滤波后由天线向空中发射出，图４中丙类射频功放电路的输入和输出耦合电路谐振在 79Ｍ Hz，MEC002 Ａ的型号选用中心频率在 79 Ｍ Hz 左右２Ｍ Hz 即可，如 MEC002 Ａ12 Ｖ 80 Ｍ Hz，发射天线可采用 1.２－1.５米的拉杆天线或室外天线，当采用室外天线发射时其作用距离在开阔地带可达３公里以上。本电路只采用两级电路即可达到上公里的发射距离，使得制作该远程调频发射机变得非常容易，一般组装完毕后只要微调输入输出耦合电路使其谐振在传声模块的中心频率即可。整个电路耗电约３ 00mA 左右，电源最好采用３节摩托车用６Ｖ蓄电池串联而成，如果采用市电供电，应务必做好稳压和滤波电路，否则会引入交流声干扰甚至造成整个电路无法正常工作。三、远程调频立体声发射机： 图５是在图４的基础上增加了一级由 BA1404 构成的调频立体声编码电路，使图４由单声道发射机升级至单声道、立体声两用的调频发射机，此处舍弃BA1404 内部的前置音频放大电路、射频振荡电路及射频功放电路不用，只用到其内部立体声编码部分电路，19 Ｋ Hz 的导频信号和立体声复合信号分别由 BA1404的 13、14 脚输出，并送至 MEC002 Ａ的调制口 AI，对模块内部高频振荡源进行调频。该机非常适合于作为学校或单位使用的调频立体声广播电台。 以上介绍了几种发射距离在３公里以下的调频发射机，如欲进一步增加发射功率，可在 MEC002 Ａ和Ｃ 1971 之间再增加一级由Ｃ 2053 构成的射频缓冲放大电路，以提高Ｃ 1971 一级的射频激励功率，从而使发射距离增加至３－５公里，缓冲放大电路输入输出耦合电路与Ｃ 1971 一级基本相似，读者可自行设计，这里不再详述，整个电路的工作电流控制在５ 00－８ 00mA 左右。
