应用电子、继电线路设计资料

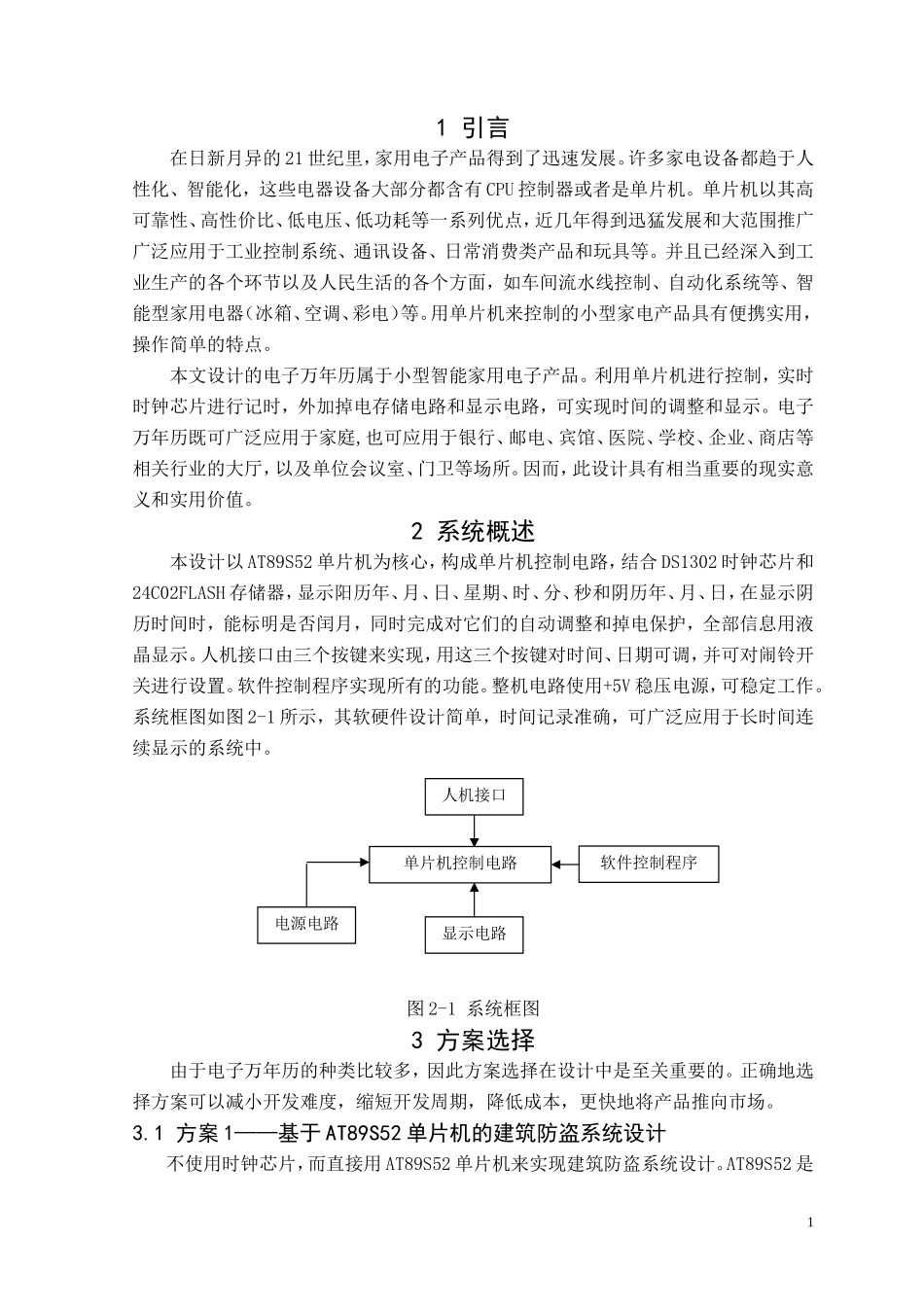

1 引言在日新月异的 21 世纪里，家用电子产品得到了迅速发展。许多家电设备都趋于人性化、智能化，这些电器设备大部分都含有 CPU 控制器或者是单片机。单片机以其高可靠性、高性价比、低电压、低功耗等一系列优点，近几年得到迅猛发展和大范围推广广泛应用于工业控制系统、通讯设备、日常消费类产品和玩具等。并且已经深入到工业生产的各个环节以及人民生活的各个方面，如车间流水线控制、自动化系统等、智能型家用电器（冰箱、空调、彩电）等。用单片机来控制的小型家电产品具有便携实用，操作简单的特点。本文设计的电子万年历属于小型智能家用电子产品。利用单片机进行控制，实时时钟芯片进行记时，外加掉电存储电路和显示电路，可实现时间的调整和显示。电子万年历既可广泛应用于家庭,也可应用于银行、邮电、宾馆、医院、学校、企业、商店等相关行业的大厅，以及单位会议室、门卫等场所。因而，此设计具有相当重要的现实意义和实用价值。2 系统概述本设计以 AT89S52 单片机为核心，构成单片机控制电路，结合 DS1302 时钟芯片和24C02FLASH 存储器，显示阳历年、月、日、星期、时、分、秒和阴历年、月、日，在显示阴历时间时，能标明是否闰月，同时完成对它们的自动调整和掉电保护，全部信息用液晶显示。人机接口由三个按键来实现，用这三个按键对时间、日期可调，并可对闹铃开关进行设置。软件控制程序实现所有的功能。整机电路使用+5V 稳压电源，可稳定工作。系统框图如图 2-1 所示，其软硬件设计简单，时间记录准确，可广泛应用于长时间连续显示的系统中。图 2-1 系统框图3 方案选择 由于电子万年历的种类比较多，因此方案选择在设计中是至关重要的。正确地选择方案可以减小开发难度，缩短开发周期，降低成本，更快地将产品推向市场。3.1 方案 1——基于 AT89S52 单片机的建筑防盗系统设计不使用时钟芯片，而直接用 AT89S52 单片机来实现建筑防盗系统设计。AT89S52 是1人机接口显示电路软件控制程序电源电路单片机控制电路一种带 8K 字节闪烁可编程可擦除只读存储器的低电压，高性能 CMOS 8 位微处理器，俗称单片机。单片机的可擦除只读存储器可以反复擦写 1000 余次。由于将多功能 8 位CPU 和闪烁存储器组合在单个芯片中，ATMEL 的 AT89S52 是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。若采用单片机计时，利用它的一个 16 位定时器/计数器每 50ms 产生一个中断信号，中断 20 次后产生一个秒信号，然后根据时间进制关系依次向分、时、日、星期、月、年进位。这样就实现了直接用单片机来实现建筑防盗系统设计。用单片机来实现建筑防盗系统设计，无须外接其他芯片，充分利用了单片机的资源。但是精度不够高，误差较大，掉电后丢失所有数据，软件编程较复杂。3.2 方案 2——应用电子、继电线路设计4 系统硬件电路的设计4.1 系统核心部分——BISS00011 BISS0001 的结构和工作原理：1．1 BISs0001 引脚功能说明引脚 1(A)：可重复触发和不可重复触发选择端．当设为“l”时，允许重复触发；反之，不可重复触发．引脚 2(VO )：控制信号输出端．由有效触发的上跳变沿触发，使 输出从低电平跳变到高电平视为有效触发．在输出延迟时间外和无有效触发时，保持低电平．引脚 3、4(RR1、RC1)：输出延迟时间 TX调节端，TX＝49152R1C12引脚 5、6(RC1、RR2)：触发封锁时间 Ti调节端．Ti=24R2C2引脚 11、7(VDD VSS )：工作电源正、负端．引脚 8(VRF／RESET)：参考电压及复位输入端．通常接 VDD，当接“0”时，可使定时器复位．引脚 9(Vc)：触发禁止端．当 V <0．2V。。时，禁止触发；反之，允许触发．引脚 10(IB )：运算放大器偏置电流设置端端．引脚 13、12(2 IN 一、2 OUT)：第 2 级运算放大器反向输入端、输出．引脚 l4、l5、l6(1 IN+、1 IN 一、1 OUT)：第 1 级运算放大器同向输入端、反向输入端、输出端．1．2 BISSO001 的电气参数BISSO001 采用高性能 CMOS 工艺制造，功耗很低；工作电压是 3～6V，推荐使用 5V；当工作电压为 5V 时，输出的驱动电流对应为 10...
