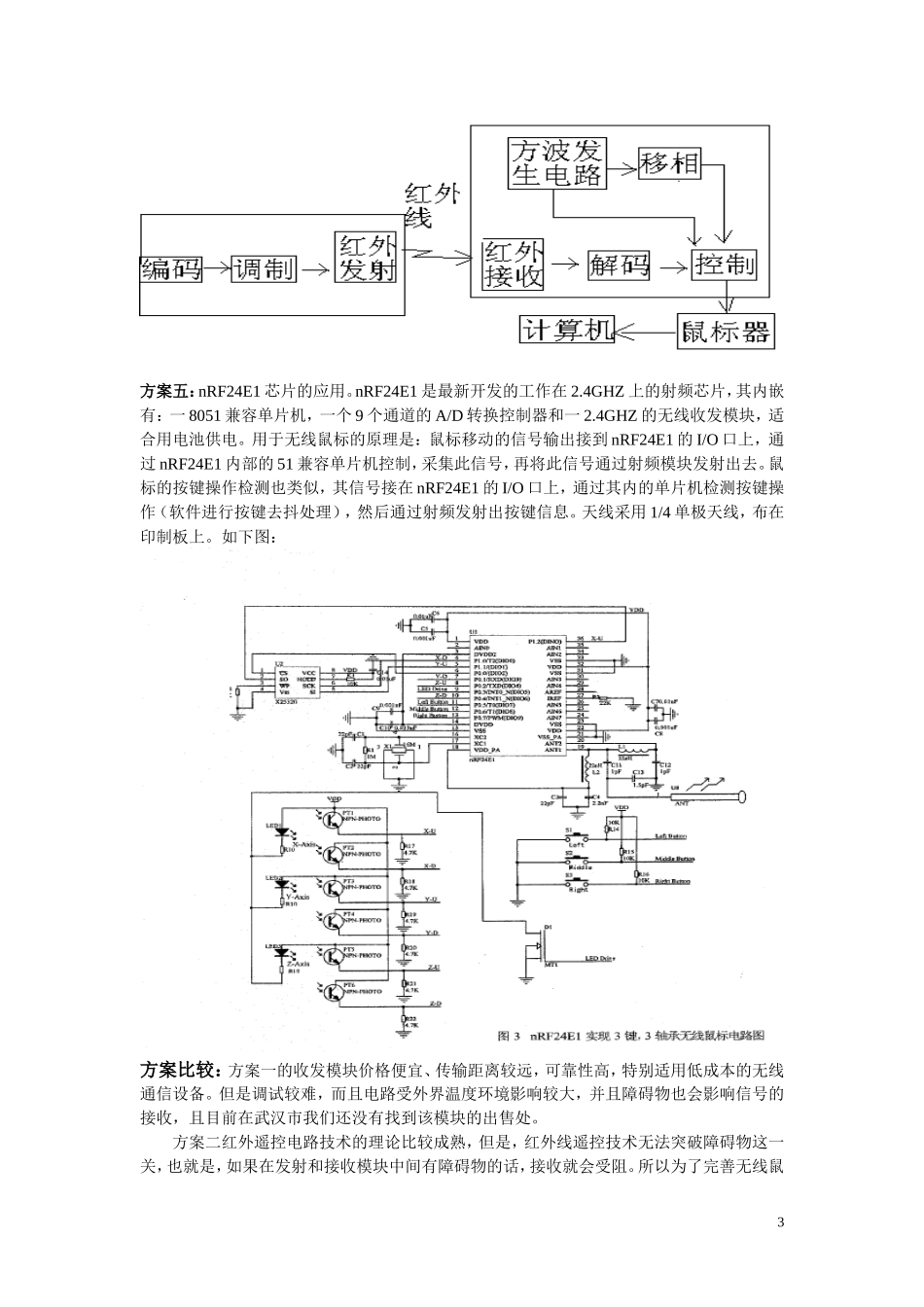

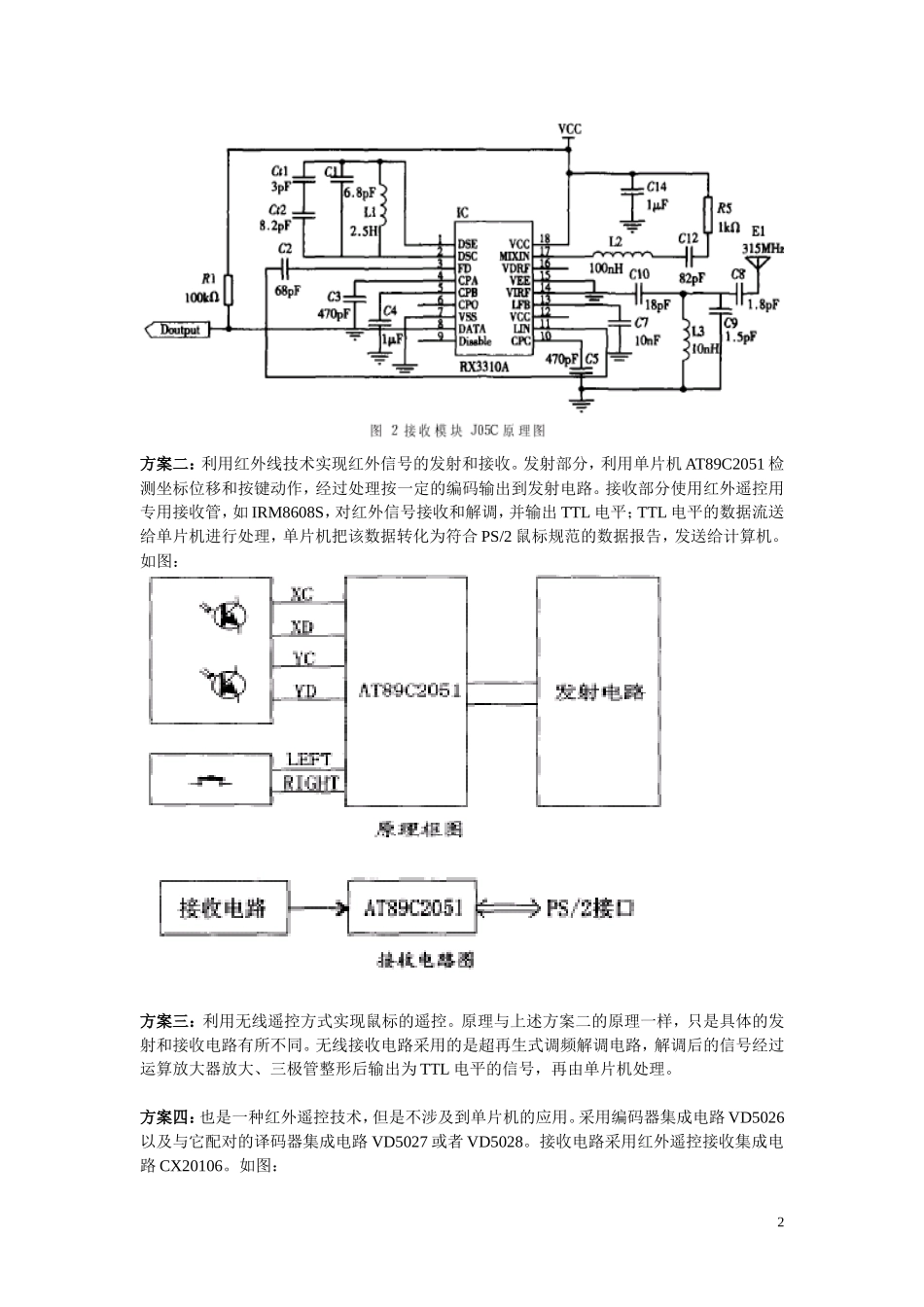

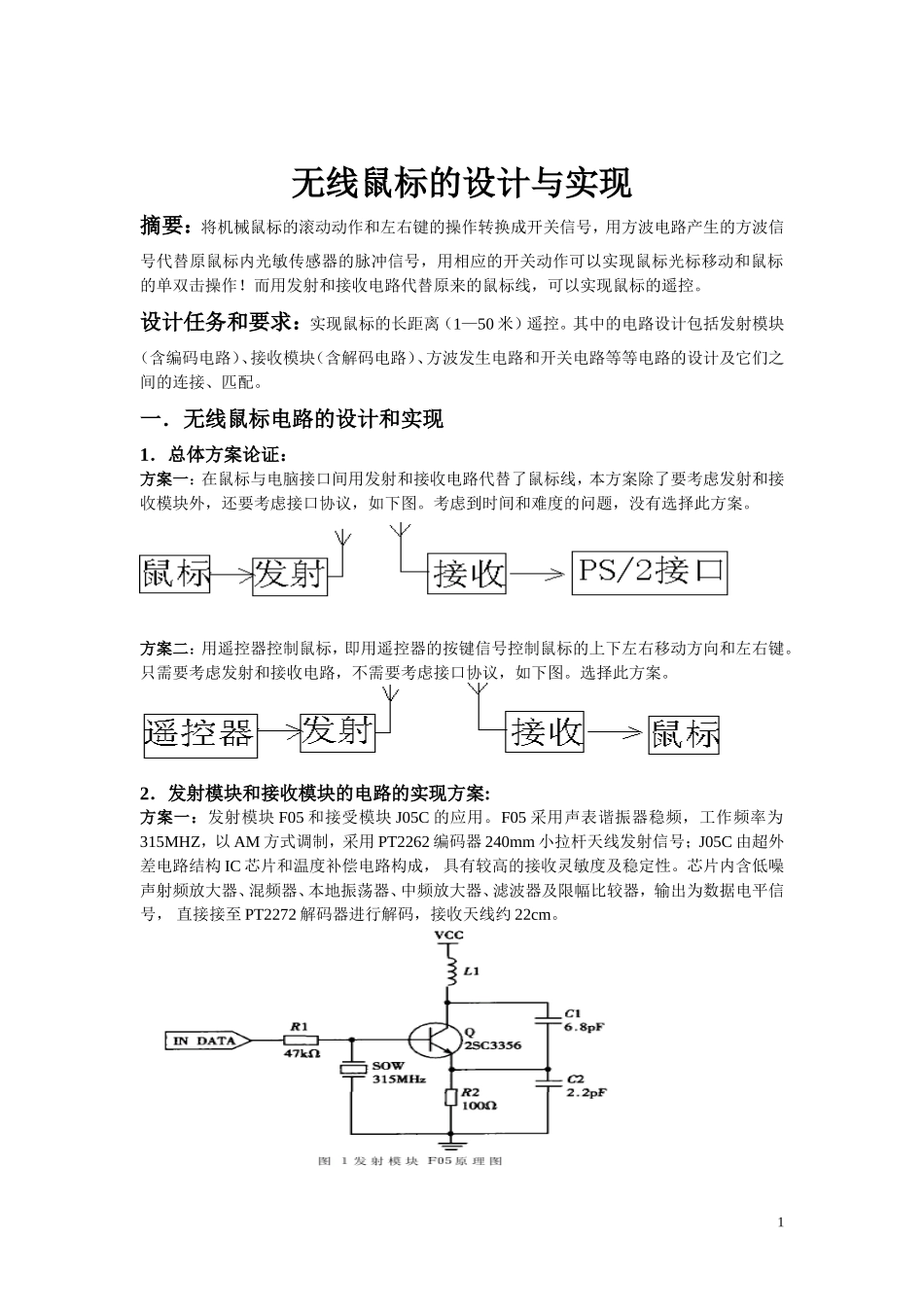

无线鼠标的设计与实现摘要：将机械鼠标的滚动动作和左右键的操作转换成开关信号，用方波电路产生的方波信号代替原鼠标内光敏传感器的脉冲信号，用相应的开关动作可以实现鼠标光标移动和鼠标的单双击操作！而用发射和接收电路代替原来的鼠标线，可以实现鼠标的遥控。设计任务和要求：实现鼠标的长距离（1—50 米）遥控。其中的电路设计包括发射模块（含编码电路）、接收模块（含解码电路）、方波发生电路和开关电路等等电路的设计及它们之间的连接、匹配。一．无线鼠标电路的设计和实现1．总体方案论证：方案一：在鼠标与电脑接口间用发射和接收电路代替了鼠标线，本方案除了要考虑发射和接收模块外，还要考虑接口协议，如下图。考虑到时间和难度的问题，没有选择此方案。方案二：用遥控器控制鼠标，即用遥控器的按键信号控制鼠标的上下左右移动方向和左右键。只需要考虑发射和接收电路，不需要考虑接口协议，如下图。选择此方案。2．发射模块和接收模块的电路的实现方案:方案一：发射模块 F05 和接受模块 J05C 的应用。F05 采用声表谐振器稳频，工作频率为315MHZ，以 AM 方式调制，采用 PT2262 编码器 240mm 小拉杆天线发射信号；J05C 由超外差电路结构 IC 芯片和温度补偿电路构成， 具有较高的接收灵敏度及稳定性。芯片内含低噪声射频放大器、混频器、本地振荡器、中频放大器、滤波器及限幅比较器， 输出为数据电平信号， 直接接至 PT2272 解码器进行解码，接收天线约 22cm。1 方案二：利用红外线技术实现红外信号的发射和接收。发射部分，利用单片机 AT89C2051 检测坐标位移和按键动作，经过处理按一定的编码输出到发射电路。接收部分使用红外遥控用专用接收管，如 IRM8608S，对红外信号接收和解调，并输出 TTL 电平；TTL 电平的数据流送给单片机进行处理，单片机把该数据转化为符合 PS/2 鼠标规范的数据报告，发送给计算机。如图：方案三：利用无线遥控方式实现鼠标的遥控。原理与上述方案二的原理一样，只是具体的发射和接收电路有所不同。无线接收电路采用的是超再生式调频解调电路，解调后的信号经过运算放大器放大、三极管整形后输出为 TTL 电平的信号，再由单片机处理。方案四：也是一种红外遥控技术，但是不涉及到单片机的应用。采用编码器集成电路 VD5026以及与它配对的译码器集成电路 VD5027 或者 VD5028。接收电路采用红外遥控接收集成电路 CX20106。如图：2方案五：nRF24E1 芯片的应用。nRF24E1 是最新开发的工作在 2.4GHZ 上的射频芯片，其内嵌有：一 8051 兼容单片机，一个 9 个通道的 A/D 转换控制器和一 2.4GHZ 的无线收发模块，适合用电池供电。用于无线鼠标的原理是：鼠标移动的信号输出接到 nRF24E1 的 I/O 口上，通过 nRF24E1 内部的 51 兼容单片机控制，采集此信号，再将此信号通过射频模块发射出去。鼠标的按键操作检测也类似，其信号接在 nRF24E1 的 I/O 口上，通过其内的单片机检测按键操作（软件进行按键去抖处理），然后通过射频发射出按键信息。天线采用 1/4 单极天线，布在印制板上。如下图：方案比较：方案一的收发模块价格便宜、传输距离较远，可靠性高，特别适用低成本的无线通信设备。但是调试较难，而且电路受外界温度环境影响较大，并且障碍物也会影响信号的接收，且目前在武汉市我们还没有找到该模块的出售处。方案二红外遥控电路技术的理论比较成熟，但是，红外线遥控技术无法突破障碍物这一关，也就是，如果在发射和接收模块中间有障碍物的话，接收就会受阻。所以为了完善无线鼠3标的设计我们放弃了方案二和方案四。方案二、方案三还存在软件设计的过程，包括单片机程序的编写、红外传输协议、PS/2 鼠标规范、寄存器、定时器、中断周期的设定等等，因为我们小组三人对软件方面的知识都不是很精通，所以放弃方案三。至于方案五，因为是新技术，我们很想尝试着做一下，但是目前市场还没有此芯片的出售，所以我们只好放弃。 最后，我们综合上述各种方案，确定了我们的发射接收模块： 四路无线电遥控发射和接收电路，PT2262 编码和 PT2272 解码电路。如下图分别为发射、...
