数字式秒表文档资料

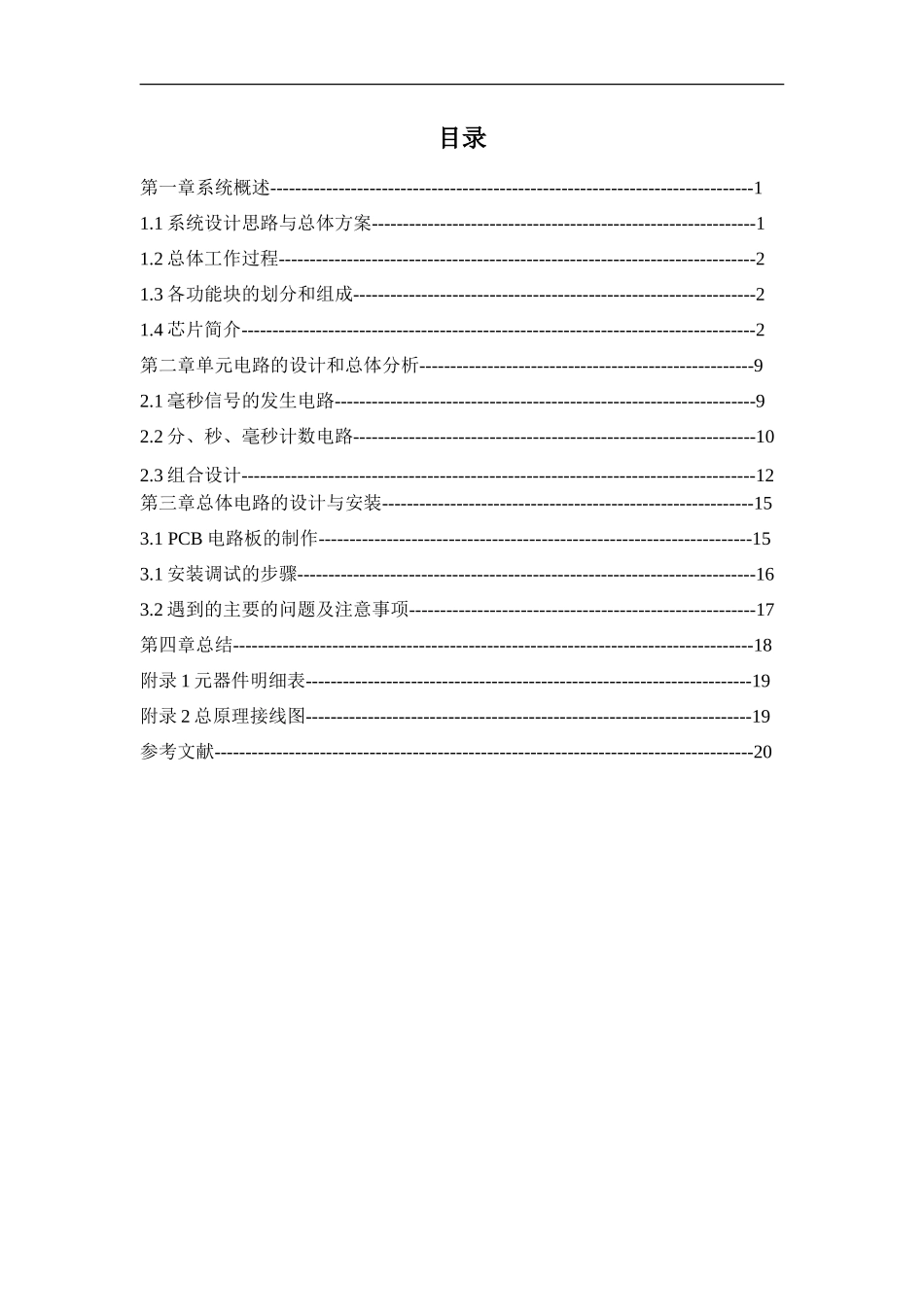

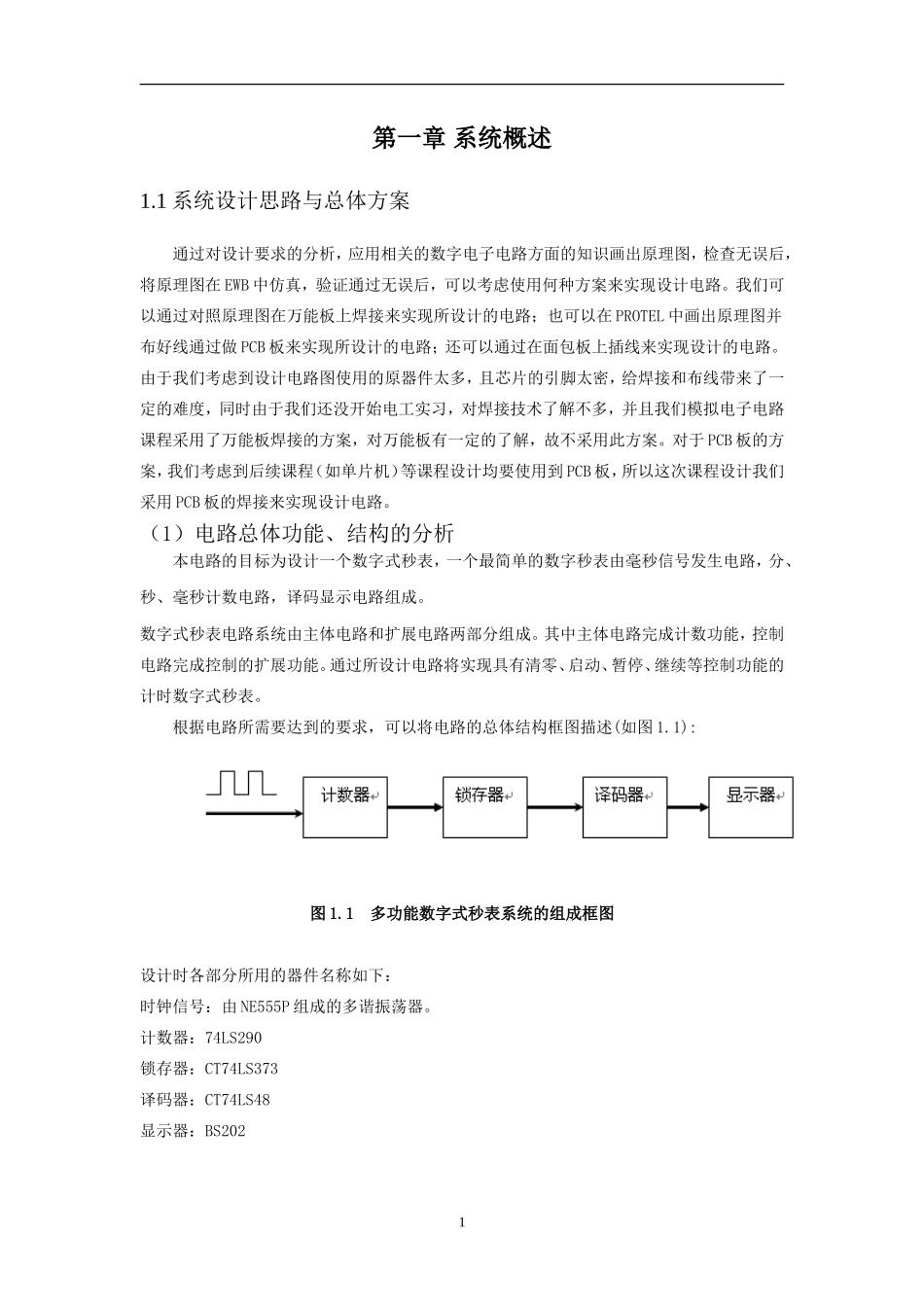

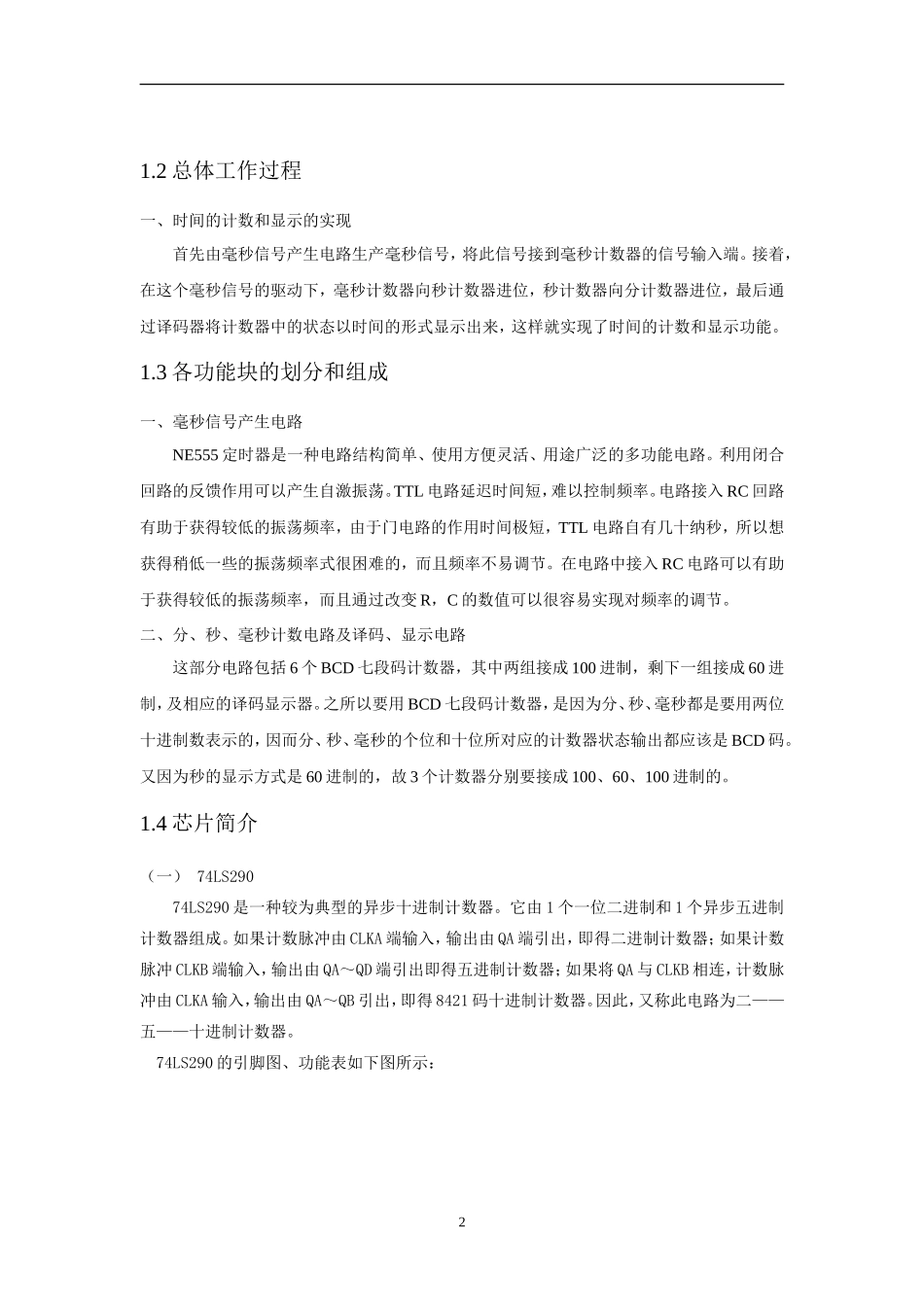

目录第一章系统概述------------------------------------------------------------------------------11.1 系统设计思路与总体方案--------------------------------------------------------------11.2 总体工作过程-----------------------------------------------------------------------------21.3 各功能块的划分和组成-----------------------------------------------------------------21.4 芯片简介-----------------------------------------------------------------------------------2第二章单元电路的设计和总体分析------------------------------------------------------92.1 毫秒信号的发生电路--------------------------------------------------------------------92.2 分、秒、毫秒计数电路-----------------------------------------------------------------102.3 组合设计-----------------------------------------------------------------------------------12第三章总体电路的设计与安装------------------------------------------------------------153.1 PCB 电路板的制作----------------------------------------------------------------------153.1 安装调试的步骤--------------------------------------------------------------------------163.2 遇到的主要的问题及注意事项--------------------------------------------------------17第四章总结------------------------------------------------------------------------------------18附录 1 元器件明细表------------------------------------------------------------------------19附录 2 总原理接线图------------------------------------------------------------------------19参考文献---------------------------------------------------------------------------------------20第一章 系统概述1.1 系统设计思路与总体方案通过对设计要求的分析，应用相关的数字电子电路方面的知识画出原理图，检查无误后，将原理图在 EWB 中仿真，验证通过无误后，可以考虑使用何种方案来实现设计电路。我们可以通过对照原理图在万能板上焊接来实现所设计的电路；也可以在 PROTEL 中画出原理图并布好线通过做 PCB 板来实现所设计的电路；还可以通过在面包板上插线来实现设计的电路。由于我们考虑到设计电路图使用的原器件太多，且芯片的引脚太密，给焊接和布线带来了一定的难度，同时由于我们还没开始电工实习，对焊接技术了解不多，并且我们模拟电子电路课程采用了万能板焊接的方案，对万能板有一定的了解，故不采用此方案。对于 PCB 板的方案，我们考虑到后续课程（如单片机）等课程设计均要使用到 PCB 板，所以这次课程设计我们采用 PCB 板的焊接来实现设计电路。（1）电路总体功能、结构的分析本电路的目标为设计一个数字式秒表，一个最简单的数字秒表由毫秒信号发生电路，分、秒、毫秒计数电路，译码显示电路组成。数字式秒表电路系统由主体电路和扩展电路两部分组成。其中主体电路完成计数功能，控制电路完成控制的扩展功能。通过所设计电路将实现具有清零、启动、暂停、继续等控制功能的计时数字式秒表。根据电路所需要达到的要求，可以将电路的总体结构框图描述(如图 1.1):图 1.1 多功能数字式秒表系统的组成框图设计时各部分所用的器件名称如下：时钟信号：由 NE555P 组成的多谐振荡器。计数器：74LS290锁存器：CT74LS373译码器：CT74LS48显示器：BS20211.2 总体工作过程一、时间的计数和显示的实现首先由毫秒信号产生电路生产毫秒信号，将此信号接到毫秒计数器的信号输入端。接着，在这个毫秒信号的驱动下，毫秒计数器向秒计数器进位，秒计数器向分计数器进位，最后通过译码器将计数器中的状态以时间的形式显示出来，这样就实现了时间的计数和显示功能。1.3 各功能块的划分和组成一、毫秒信号产生电路NE555 定时器是一种电路结构简单、使用方便灵活、用途广泛的多功能电路。利用闭合回路的反馈作用可以产生自激振荡。TTL 电路延迟时间...
