八路扫描式抢答器设计

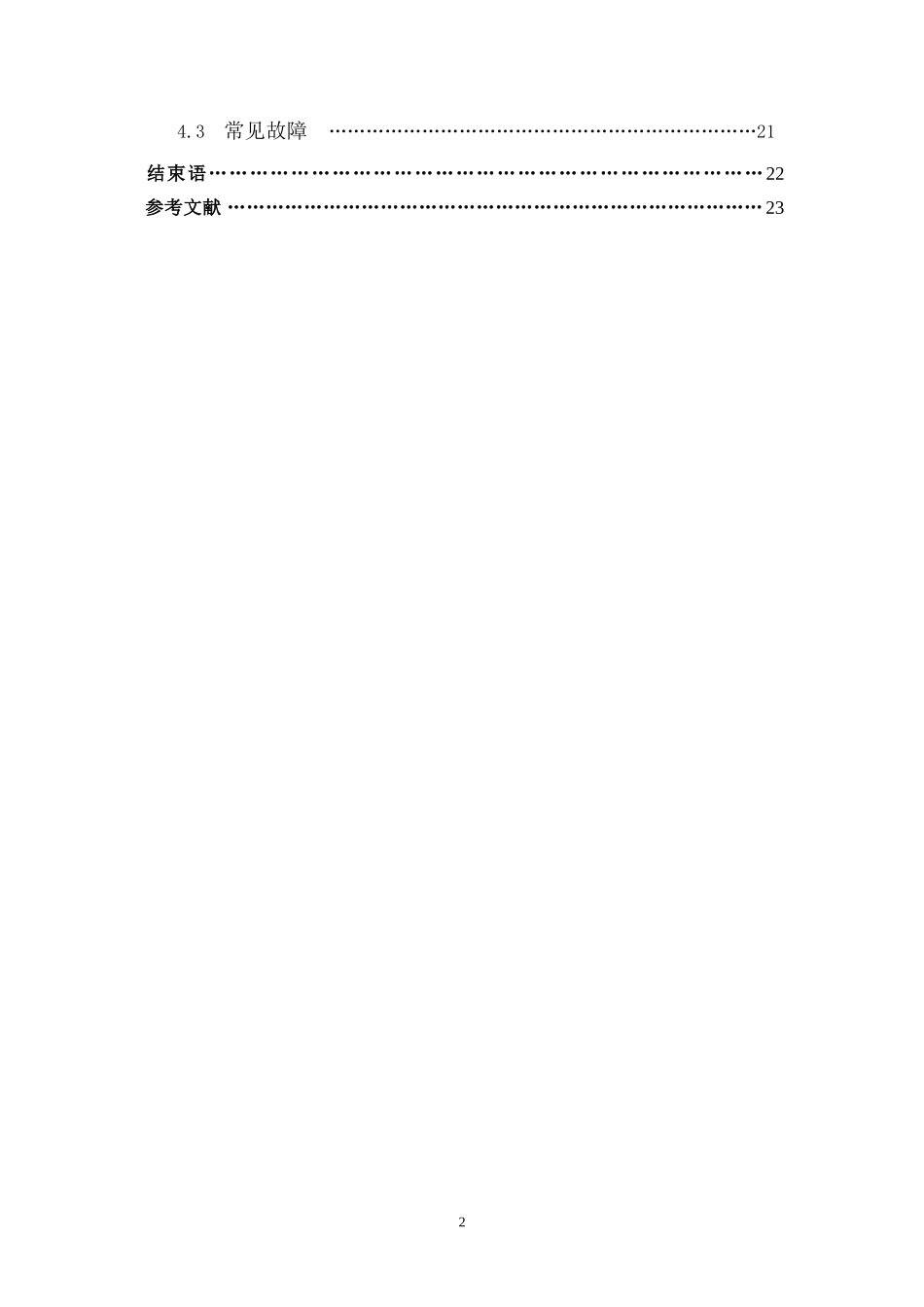

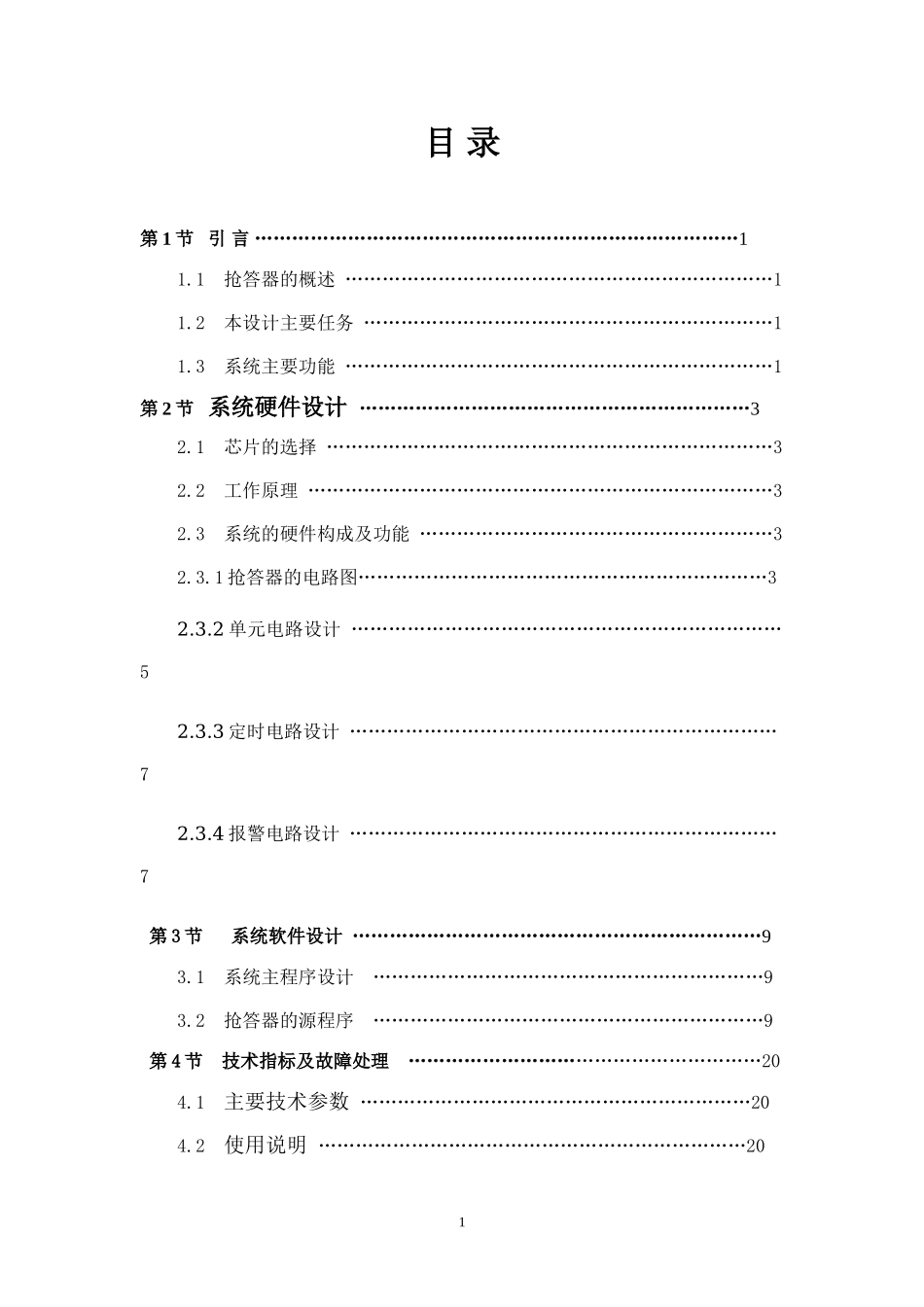

目 录第 1 节 引 言 ……………………………………………………………………1 1.1 抢答器的概述 ……………………………………………………………1 1.2 本设计主要任务 …………………………………………………………1 1.3 系统主要功能 ……………………………………………………………1第 2 节 系统硬件设计 ………………………………………………………32.1 芯片的选择 ………………………………………………………………32.2 工作原理 …………………………………………………………………32.3 系统的硬件构成及功能 …………………………………………………32.3.1 抢答器的电路图…………………………………………………………32.3.2 单元电路设计 ……………………………………………………………52.3.3 定时电路设计 ……………………………………………………………72.3.4 报警电路设计 ……………………………………………………………7第 3 节 系统软件设计 …………………………………………………………93.1 系统主程序设计 ………………………………………………………93.2 抢答器的源程序 ………………………………………………………9第 4 节 技术指标及故障处理 …………………………………………………204.1 主要技术参数 ………………………………………………………204.2 使用说明 ……………………………………………………………2014.3 常见故障 ……………………………………………………………21 结束语………………………………………………………………………22 参考文献 ………………………………………………………………………… 23 2八路扫描式抢答器第 1 节 引 言当今的社会竞争日益激烈，选拔人才，评选优胜，知识竞赛之类的活动愈加频繁，那么也就必然离不开抢答器。而现在的抢答器有着数字化，智能化的方向发展，这就必然提高了抢答器的成本。鉴于现在小规模的知识竞赛越来越多，操作简单，经济实用的小型抢答器必将大有市场。本抢答器通过十分巧妙的设计仅用两块数字芯片便实现了数显抢答的功能，与其他抢答器电路相比较有分辨时间极短、结构清晰，成本低、制作方便等优点，并且还有防作弊功能。因此，我们制作了这款简易八路抢答器屏弃了成本高，体积大，而且操作复杂。我们采用了数字显示器直接指示，自动锁存显示结果，并自动复位的设计思想，因而本抢答器具有显示直观，不需要人干预的特点。而且在显示时抢答器会发出叮咚声使效果更为生动。工厂、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。1.1 八路扫描式抢答器的概述本文介绍的八路数显抢答器具有电路简单、成本较低、操作方便、灵敏可靠等优点，经使用效果良好, 具有较高的推广价值。无线遥控抢答器，它由 8 个发射器和 1 个接收器组成，可用于 8 组或 8 组以下的智力竞赛中。比赛前，将参赛组从 0 至 7 编号，每组发给对应的一个发射器。将接收器放于各组中央或前方。主持人按一下启动键后抢答开始。此后，哪一组最先按下发射器上的抢答键，接收器就立即显示该组的组号并锁定，同时发出 3 次清脆的“叮咚”声。以后，按下任何一路抢答键均不起反映。只有主持人再次按动启动键后，才能进行下一次抢答该电路由直流稳压电源、抢答器、超时报警与电子计分四部分组成。1.2 本设计任务及要求任务：设计一个供 8 名选手参加八路扫描式抢答器。1.3 系统主要功能 每名选手有一个抢答按钮，按钮的编号与选手的编号相对应，抢答器具有第一个抢答信号的鉴别和数据锁存、显示的功能。抢答开始后，若有选手按抢答按钮，刚该选手指示灯亮，并在数码管上显示相应编号，扬声器发出音响提示。同时，电路应具备自锁功能，禁止其他选手再抢答，优先抢答选手的编号一直保持到主持人将系统清 0 为止。抢答器具有计分、显示功能。预置分数可由主持人设定，并显示在每名选手的计分牌上，选手答对加 10 分，答错扣 10 分。抢答器具有定时抢答的功能。一次抢答的时间1由主持人设定，在主持人发出抢答...
