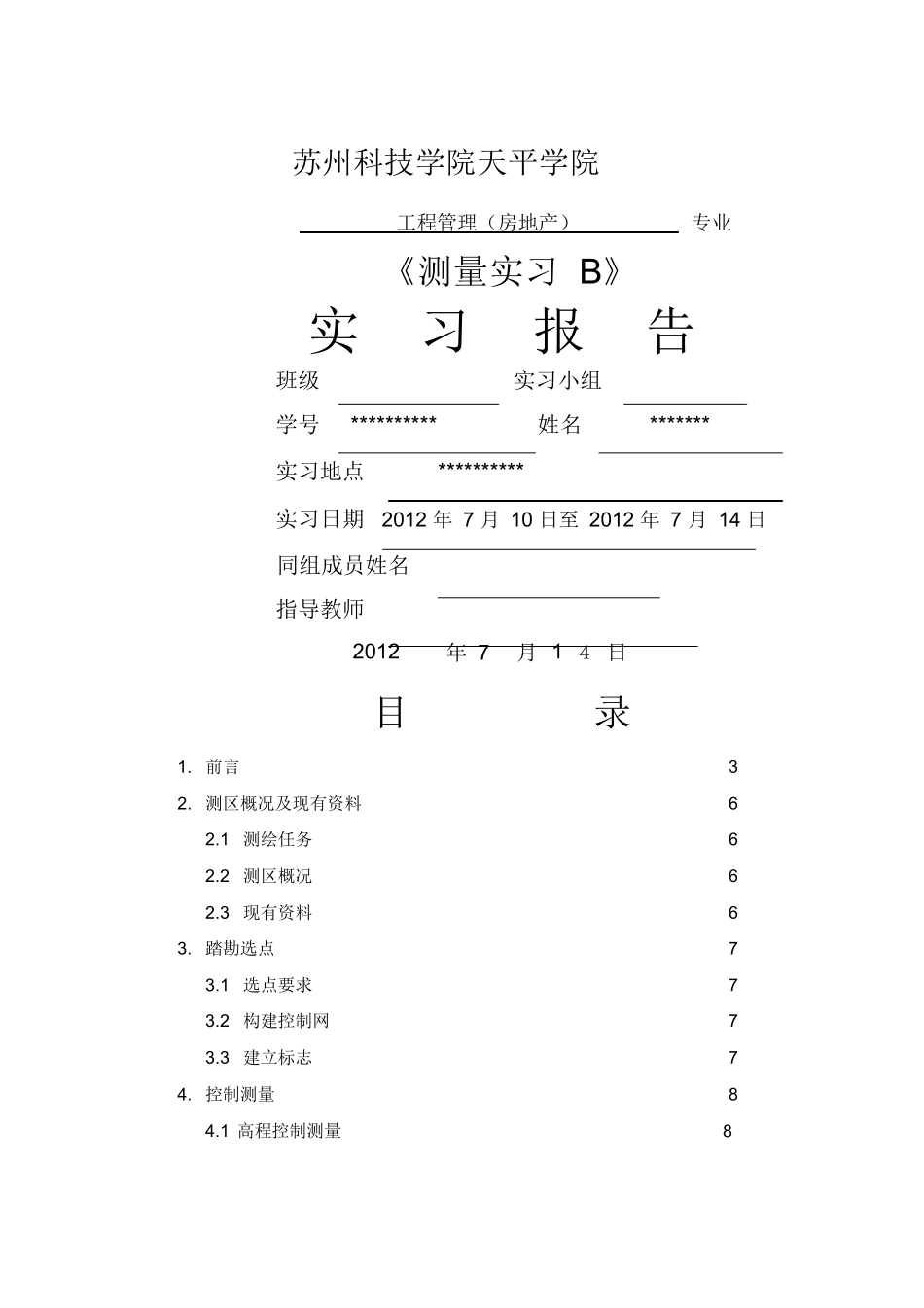

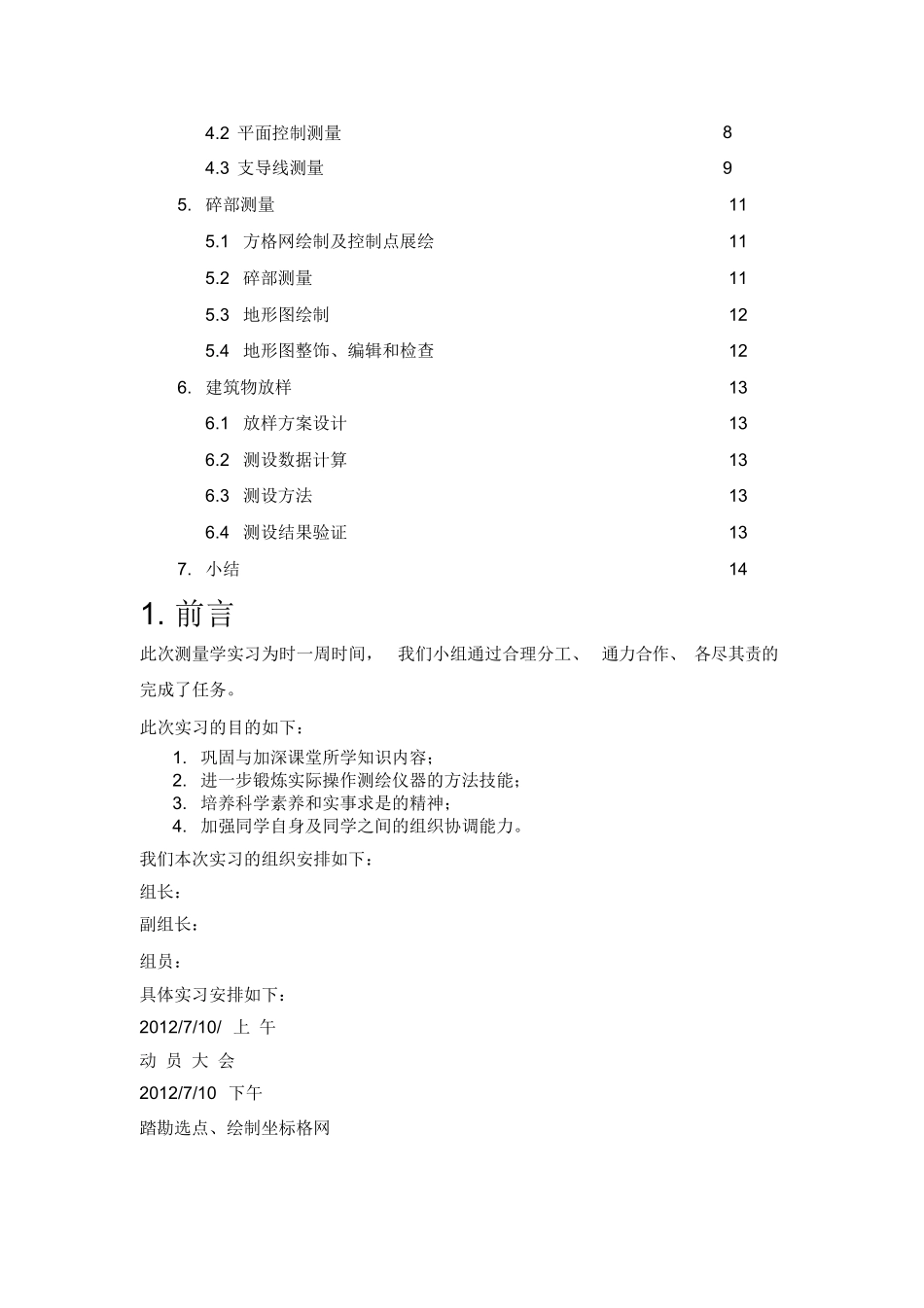

苏州科技学院天平学院工程管理（房地产）专业《测量实习 B》实习报告班级实习小组学号**********姓名*******实习地点**********实习日期2012 年 7 月 10 日至 2012 年 7 月 14 日同组成员姓名指导教师2012目年 7月 1 ４ 日录1. 前言32. 测区概况及现有资料62.1 测绘任务62.2 测区概况62.3 现有资料63. 踏勘选点73.1 选点要求73.2 构建控制网73.3 建立标志74. 控制测量84.1 高程控制测量84.2 平面控制测量84.3 支导线测量95. 碎部测量115.1 方格网绘制及控制点展绘115.2 碎部测量115.3 地形图绘制125.4 地形图整饰、编辑和检查126. 建筑物放样136.1 放样方案设计136.2 测设数据计算136.3 测设方法136.4 测设结果验证137. 小结141. 前言此次测量学实习为时一周时间，我们小组通过合理分工、 通力合作、 各尽其责的完成了任务。此次实习的目的如下：1. 巩固与加深课堂所学知识内容；2. 进一步锻炼实际操作测绘仪器的方法技能；3. 培养科学素养和实事求是的精神；4. 加强同学自身及同学之间的组织协调能力。我们本次实习的组织安排如下： 组长：副组长：组员：具体实习安排如下： 2012/7/10/ 上 午 动 员 大 会 2012/7/10 下午踏勘选点、绘制坐标格网参与人员：全体成员选用工具：白纸、绘图工具、油漆绘图者：高程测量选用工具：大地水准仪、水准尺观测者：记录者：计算者： 立尺者：2012/7/11 上午至 2012/7/11 下午平面控制测量选用工具：经纬仪、钢架、图版、钢尺、绘图工具，花架观测者：记录者： 拉尺者： 绘图者： 计算者：2012/7/12 上午至 2012/7/12 下午支导线测量选用工具：经纬仪、钢架、图版、钢尺、绘图工具，花架观测者记录者： 拉尺者： 绘图者： 计算者：2012/7/13 上午至 2012/7/13 下午碎部测量选用工具：经纬仪、图版、绘图工具观测者：记录者： 计算者： 绘图者： 拉尺者： 立尺者：2012/7/14 上午测设选用工具：经纬仪、图版、绘图工具、钢尺观测者：记录者： 计算者： 绘图者： 拉尺者：2012/7/14/ 下 午交还仪器、上交报告2. 测区概况及现有资料2.1 测绘任务要求测绘比例尺为1:500 的地形图一幅，大小为3×3 格，要测出图幅范围0.5 — 1cm。2.2 测区概况小组分配到的测区主要地物为学生宿舍楼以及周围花坛，并且食堂一半在测区范围，并且赵州桥也在。总体难度比较大，一是不好设计闭合导线，只能设计 附和导线，二是宿舍楼很多，并且花圃更多，每个拐角都是弧线，碎步测量时会 很麻烦。三需要放多条支导线，大大增加小组测设的难度。2.3 现有资料学校配给的资料有校园内固定点图示及其坐标，所需测绘区域卫星地图， 工作任务书等。3. 踏勘选点首先，我们开始了外业工作的第一步就是踏勘选点。我们首先根据坐标点确定了我们需要测量的范围， 然后在图纸上规划好导线的布设路线，然后根据规划路线选取适合的控制点。我们组设置了一条附和导线，在附和导线上选取了4个点和 4 已知点。分别是 YG091—YG092— YG093—YG094 以及已知点 1503，1506， 1514，1515。当然，选取控制点要符合一定的要求。首先第一条就是相邻的点间可以通视，这样便于角度测量和距离测量。其次地形应相对的平坦，开阔，便于拉尺测距，没有丈量的障碍物。 第三点就是点位应选在土质坚实， 便于保存之处。最后，各段导线之间的距离应大致相等。选点时， 我们并不是严格按照这样的要 求选点， 这就给给后面的测量带来了一定的麻烦，比如我们定好 YG092 以后，在进行碎步测量时需要在做一条支导线，以及支导线上的控制点YG099，但 YG092 与 YG099 不好量距， 有花圃挡着， 为后来的工作带来很大的麻烦。其实这样的麻烦可以在一开始的时候就避免的，但开始的时候我们忽略了一些选点的要求。才带来这些不必要的麻烦。而且选点的时候我们太过于着急，就匆匆的定了下来。导线点确定后，我们用红油漆在地面上做好了标记， 使导线点在地面上固定下来， 并沿导线前进方向依次编号， 并绘制了导线的略图。 花费了半天的时间。 我们完成了踏勘选点的工作。4. 控制测量4.1...
