范文-测量学实习报告(-范文)

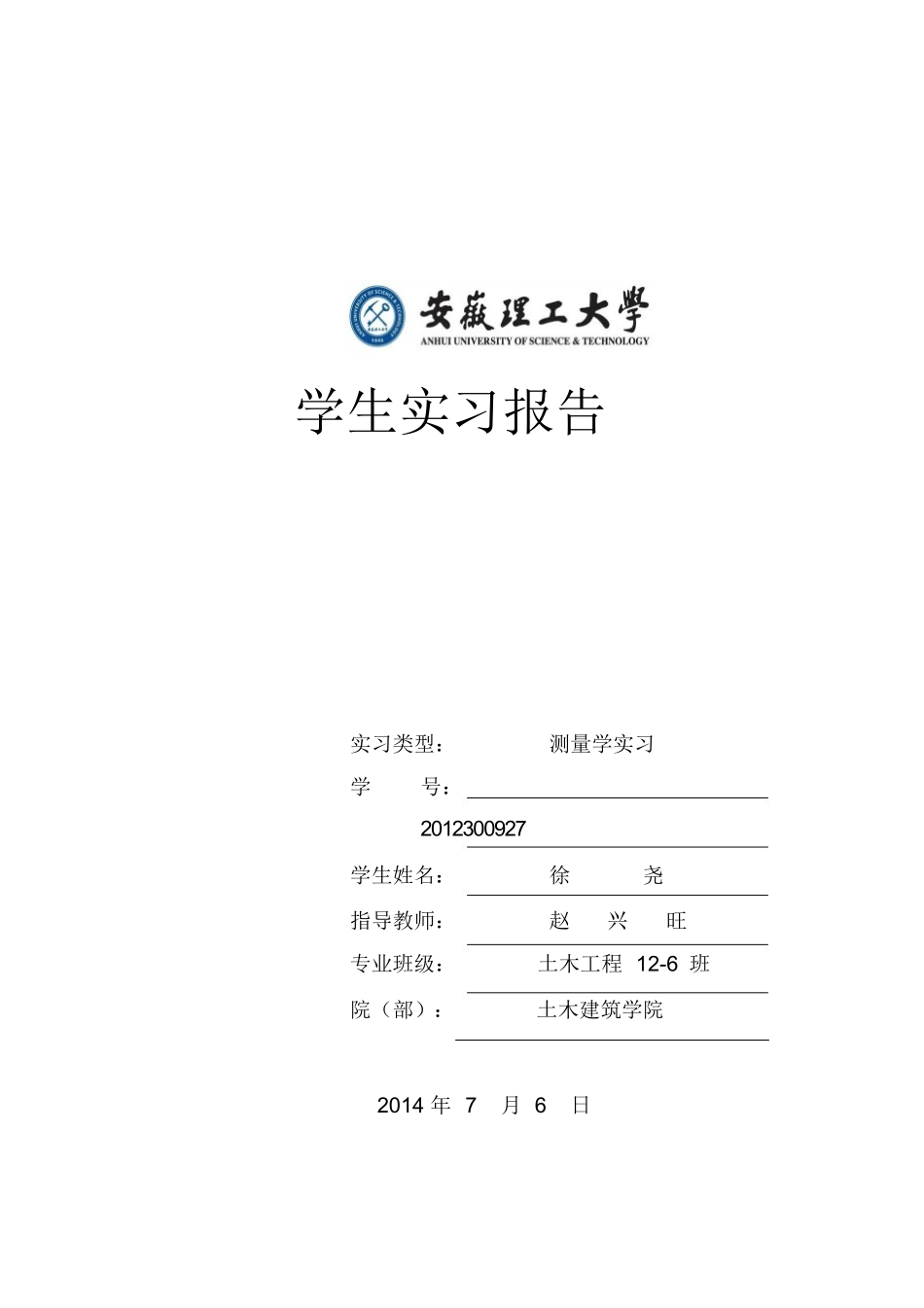

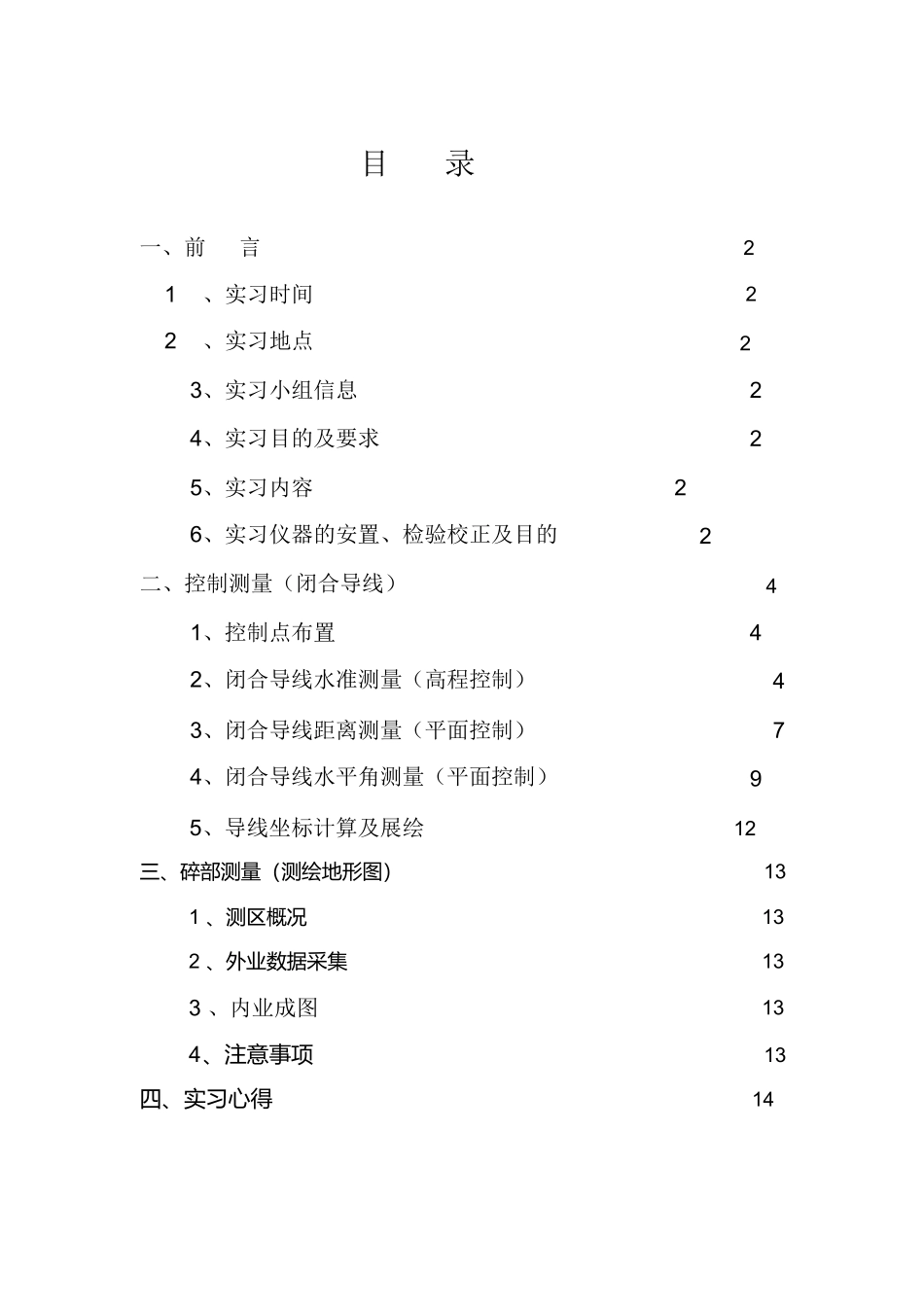

学生实习报告实习类型：测量学实习学号：2012300927学生姓名：徐尧指导教师：赵兴旺 专业班级：土木工程 12-6 班院（部）：土木建筑学院2014 年 7月 6日目录一、前言21、实习时间22、实习地点23、实习小组信息24、实习目的及要求25、实习内容6、实习仪器的安置、检验校正及目的22二、控制测量（闭合导线）41、控制点布置2、闭合导线水准测量（高程控制）443、闭合导线距离测量（平面控制）4、闭合导线水平角测量（平面控制）975、导线坐标计算及展绘12三、碎部测量（测绘地形图）131 、测区概况132 、外业数据采集133 、内业成图134、注意事项13四、实习心得14一、前言1、实习时间：2014 年 06 月 30 日 至 2014 年 07 月 6 日2、实习地点：安徽理工大学教学区北区3、实习小组信息：指导老师： 组长：周鑫组员：徐尧、肖享享、谢建、张宇蔚、陈亚生、马来、丁超、马瑶4、实习目的及要求：巩固和强化理论知识，在实践中训练分析问题，解决问题的能力，培养综合应用测量知识的能力；进一步熟练掌握水准仪、经纬仪、皮尺的的使用方法、提高野外测量、内业计算、地形绘图的技能;掌握大比例尺数字测图的全过程；培养一丝不苟的测绘技术工作态度、培养吃苦耐劳、团结友爱、集体协作的精神。5、实习内容：在校园内老师选定的区域， 选取图根点、碎部点，分别利用水准仪、 经纬仪、皮尺进行高程测量、角度测量、距离测量，从而绘制地形图。6、实习仪器的检验校正1）仪器检验校正的目的 ：仪器在加工和装配等工艺过程中，不能保证仪器的结构能满足各种几何关系， 这样的仪器必然会给测量带来误差。通过对仪器的检验校正，可以尽量减小这些仪器条件带来的测量误差。通常，通过采取各种措施， 可将系统误差减小到可以忽略不计的程度。2）水准仪的使用水准仪的正确操作程序主要包括仪器安置、粗略整平、瞄准、精确整平和读数等。* 安放水准仪：打开三脚架并使其高度适中，目估使架头大致水平，然后将三脚架尖踩入土中，将水准仪中心螺旋固定于三脚架头上。* 粗略整平（粗平）：粗略整平工作是用脚螺旋将圆水准器的气泡居中。先将圆水准器放在适当位置，然后用双手同时向内或向外（即以相反方向）旋转脚螺旋， 使一个升高、 一个降低。 这项工作要反复进行， 直至仪器旋转到任何方向气泡都居中为止。 在整平的过程中， 必须记住左手拇指规则—— “左手拇指旋转脚螺旋的运动方向，就是气泡移动的方向” ，不可盲目地转动脚螺旋。* 瞄准水准尺：（1） ）在瞄准水准尺之前，先进行目镜对光。把望远镜对着明亮的背景（如白墙或天空），转动目镜对光螺旋，使十字丝成像清晰。（2） ）松开制动螺旋，转动望远镜，利用望远镜筒上的缺口和准星，瞄准水准尺，然后再拧紧制动螺旋。（3） ）转动物镜对光螺旋进行对光，使尺子的物像看得十分清晰，并转动微动螺旋，使尺子的像靠近十字丝竖丝的一侧，以便于读数。（4） ）清除视差。为了检查对光质量，可用眼睛在目镜后上下微微晃动，若发现十字丝与目标影像有相对运动， 则说明物像平面与十字丝平面不重合， 这种现象称为视差。 视差对观测成果的精度影响很大， 必须加以清除。 清除的方法是重新进行对光， 直到眼睛上下移动而水准尺上读数不变为止。 此时， 十字丝与目标的影像都十分清晰。* 精确整平（精平）：用水准管作精确整平。因水准管灵敏度比较高，每当望远镜 转到不太水平的另一个方向时， 水准管气泡必然会偏移中央， 因此必须再一次调整微倾螺旋， 使气泡两端的影像符合， 然后才能在尺子上读数。 旋转微倾螺旋的方法，上课老师已经教过。* 读数：在望远镜视线精确水平的瞬间，应立即利用中丝在尺子上读数。由于尺子在望远镜中的像是倒立像，所以应从上往下读数（即从小数往大数读），并估读到毫米。 必须读出四个数字。 读数完毕后应再检查一下水准管气泡是否仍然居中。每次读数时水准仪的视线必须是严格水平的。由于视准轴是否水平是根据水准管气泡是否居中来判定的， 所以水准仪应该首先满足 “水准管轴平行于视准轴” 这个必要条件。 因为只有这个条件满足了，水准管气泡...
