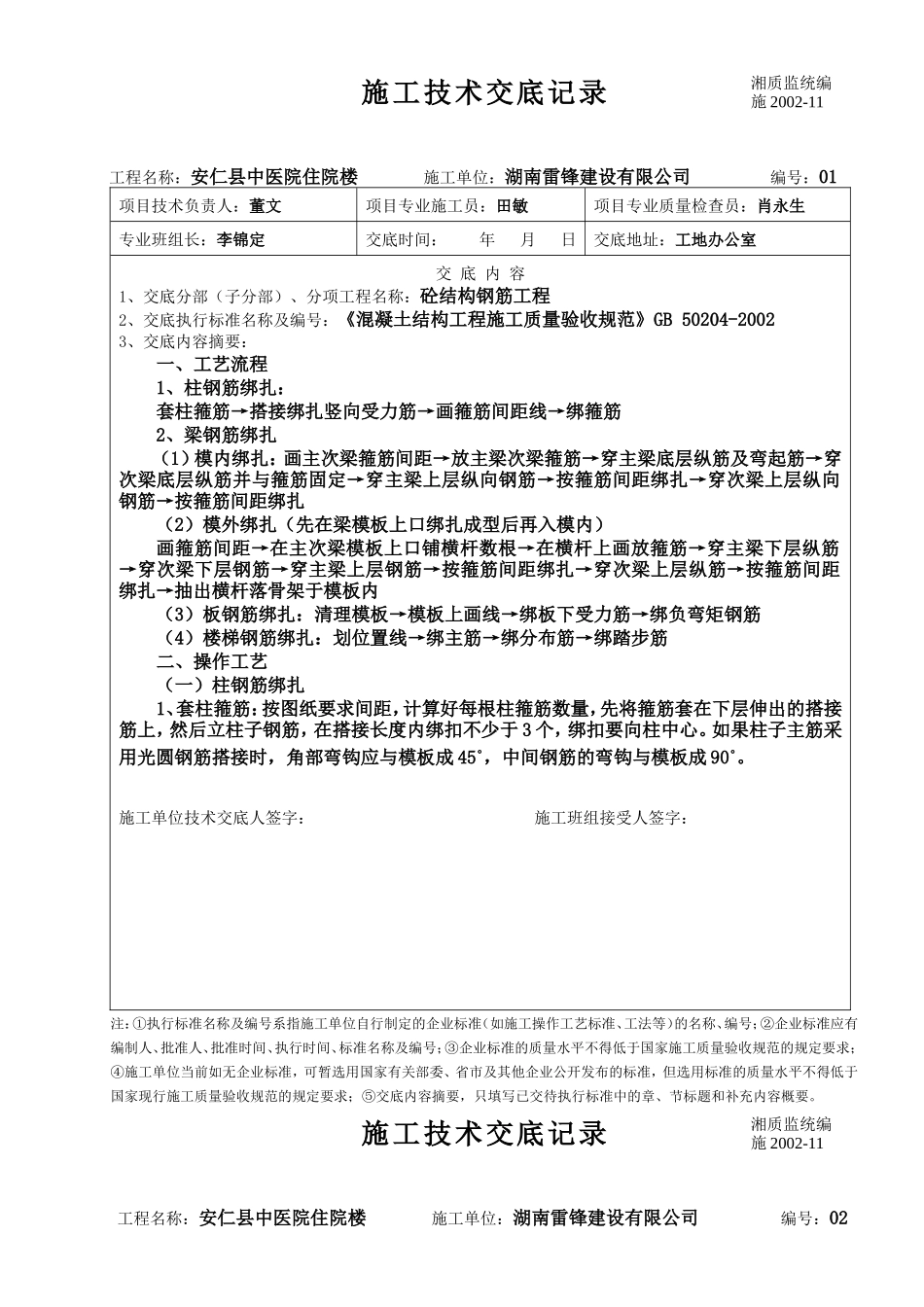

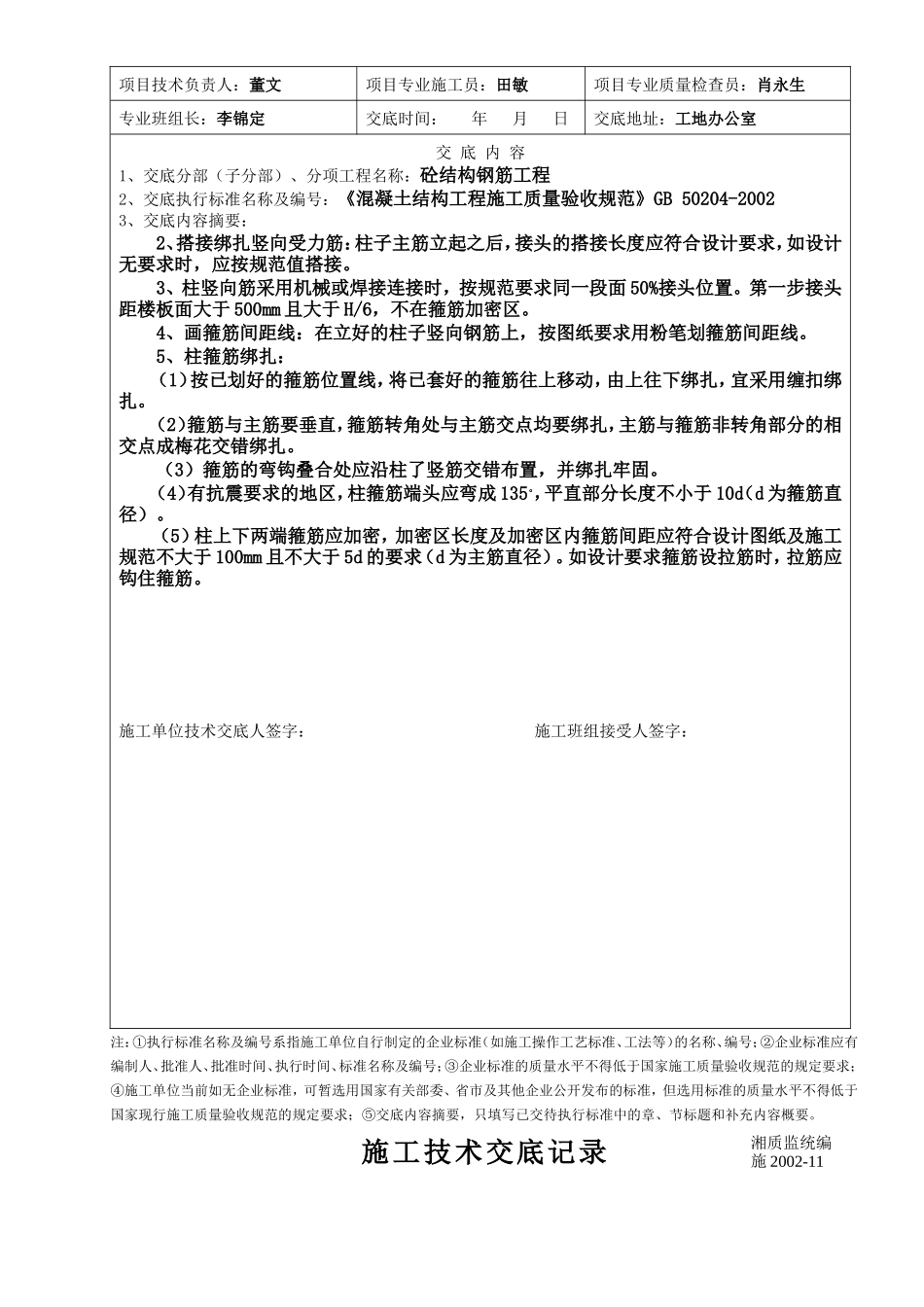

施工技术交底记录工程名称：安仁县中医院住院楼 施工单位：湖南雷锋建设有限公司 编号：01项目技术负责人：董文项目专业施工员：田敏项目专业质量检查员：肖永生专业班组长：李锦定交底时间： 年 月 日交底地址：工地办公室交 底 内 容1、交底分部（子分部）、分项工程名称：砼结构钢筋工程2、交底执行标准名称及编号：《混凝土结构工程施工质量验收规范》GB 50204-20023、交底内容摘要：一、工艺流程1、柱钢筋绑扎：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋2、梁钢筋绑扎（1）模内绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向钢筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎（2）模外绑扎（先在梁模板上口绑扎成型后再入模内）画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上画放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→抽出横杆落骨架于模板内（3）板钢筋绑扎：清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋（4）楼梯钢筋绑扎：划位置线→绑主筋→绑分布筋→绑踏步筋二、操作工艺（一）柱钢筋绑扎1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于 3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成 45。，中间钢筋的弯钩与模板成 90。。施工单位技术交底人签字： 施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。施工技术交底记录工程名称：安仁县中医院住院楼 施工单位：湖南雷锋建设有限公司 编号：02湘质监统编施 2002-11湘质监统编施 2002-11项目技术负责人：董文项目专业施工员：田敏项目专业质量检查员：肖永生专业班组长：李锦定交底时间： 年 月 日交底地址：工地办公室交 底 内 容1、交底分部（子分部）、分项工程名称：砼结构钢筋工程2、交底执行标准名称及编号：《混凝土结构工程施工质量验收规范》GB 50204-20023、交底内容摘要：2、搭接绑扎竖向受力筋：柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按规范值搭接。3、柱竖向筋采用机械或焊接连接时，按规范要求同一段面 50%接头位置。第一步接头距楼板面大于 500mm 且大于 H/6，不在箍筋加密区。4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。5、柱箍筋绑扎：（1）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。（3）箍筋的弯钩叠合处应沿柱了竖筋交错布置，并绑扎牢固。（4）有抗震要求的地区，柱箍筋端头应弯成 135。，平直部分长度不小于 10d（d 为箍筋直径）。（5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸及施工规范不大于 100mm 且不大于 5d 的要求（d 为主筋直径）。如设计要求箍筋设拉筋时，拉筋应钩住箍筋。施工单位技术交底人签字： 施工班组接受人签字：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工...
