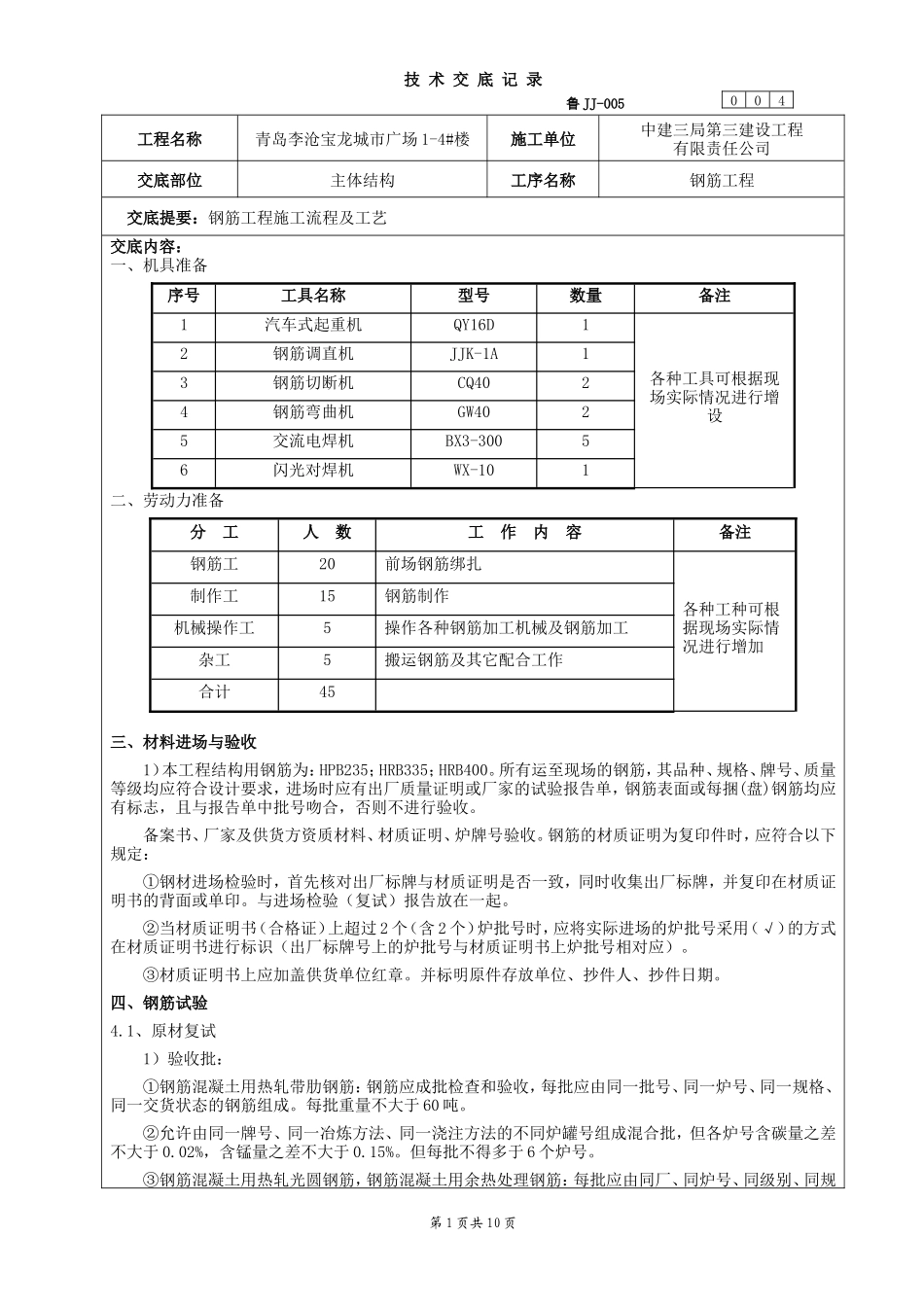

技 术 交 底 记 录鲁 JJ-005 工程名称青岛李沧宝龙城市广场 1-4#楼施工单位中建三局第三建设工程有限责任公司交底部位主体结构工序名称钢筋工程交底提要：钢筋工程施工流程及工艺交底内容：一、机具准备序号工具名称型号数量备注1汽车式起重机QY16D1各种工具可根据现场实际情况进行增设2钢筋调直机JJK-1A13钢筋切断机CQ4024钢筋弯曲机GW4025交流电焊机BX3-30056闪光对焊机WX-101二、劳动力准备分 工人 数工 作 内 容备注钢筋工20前场钢筋绑扎各种工种可根据现场实际情况进行增加制作工15钢筋制作机械操作工5操作各种钢筋加工机械及钢筋加工杂工5搬运钢筋及其它配合工作合计45三、材料进场与验收1）本工程结构用钢筋为：HPB235；HRB335；HRB400。所有运至现场的钢筋，其品种、规格、牌号、质量等级均应符合设计要求，进场时应有出厂质量证明或厂家的试验报告单，钢筋表面或每捆(盘)钢筋均应有标志，且与报告单中批号吻合，否则不进行验收。备案书、厂家及供货方资质材料、材质证明、炉牌号验收。钢筋的材质证明为复印件时，应符合以下规定：①钢材进场检验时，首先核对出厂标牌与材质证明是否一致，同时收集出厂标牌，并复印在材质证明书的背面或单印。与进场检验（复试）报告放在一起。②当材质证明书（合格证）上超过 2 个（含 2 个）炉批号时，应将实际进场的炉批号采用（√）的方式在材质证明书进行标识（出厂标牌号上的炉批号与材质证明书上炉批号相对应）。③材质证明书上应加盖供货单位红章。并标明原件存放单位、抄件人、抄件日期。四、钢筋试验4.1、原材复试1）验收批：①钢筋混凝土用热轧带肋钢筋：钢筋应成批检查和验收，每批应由同一批号、同一炉号、同一规格、同一交货状态的钢筋组成。每批重量不大于 60 吨。②允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉号含碳量之差不大于 0.02%，含锰量之差不大于 0.15%。但每批不得多于 6 个炉号。③钢筋混凝土用热轧光圆钢筋，钢筋混凝土用余热处理钢筋：每批应由同厂、同炉号、同级别、同规第 1 页共 10 页004格、同生产工艺、在同一时间进入同一现场，每批重量不大于 60 吨的钢筋组成。2）取样方法及数量：在外观和规格合格的钢筋中抽取 2 根，在每根的任意一端截去 500mm，然后各截取一根拉伸试验的式样和一根冷弯试验的式样，共 4 个试件。3）钢筋力学性能试验钢筋力学性能试验要求如下表：编号名 称依据标准试验项目取样数量1热扎带肋钢筋GB/T1499-1998拉伸试验(σs、σb、δ5)、弯曲试验每一验收批取一组试件（拉伸、弯曲各 2 个）2热扎光圆钢筋GB13013-913热扎圆盘条GB/T701-1997拉伸试验(σs、σb、δ10)、弯曲试验每一验收批取一组试件（拉伸 1 个、弯曲 2 个取自不同盘）五、钢筋加工施工工艺5.1、工艺流程1）钢筋调直→钢筋切断→钢筋弯曲成形；2）钢筋表面应洁净，如有油污、泥土等，应进行必要的清理。3）钢筋调直采用机械调直，也可采用冷拉法进行调直，当采用冷拉法调直时，HPB235 级钢筋的冷拉率不宜大于 4%，HRB335、HRB400、RRB400 级钢筋冷拉率不宜大于 1%，经调直后的钢筋不得有局部弯曲、死弯、小波浪型，其表面伤痕不得使截面减少 5%。4）钢筋切断应根据钢筋型号、直径、长度、数量，长短搭配，先断长的，后短的。5）钢筋下料长度应根据结构构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑下料：①直钢筋下料长度：构件长度-保护层厚度+弯钩增加长度；②弯起钢筋下料长度：直段长度+斜弯长度-弯曲调整值+弯钩增加长度；③箍筋下料长度：箍筋内周长+箍筋调整值+弯钩增加长度；6）钢筋弯钩或钢筋弯曲：钢筋弯钩有 3 中形式：半圆弯钩、直弯钩、斜弯钩。5.2、质量标准5.2.1、主控项目：1)受力钢筋的弯钩及弯折应符合下列规定：①HPB235 级钢筋末端应做成 180 度弯钩，其钢筋内径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直度不应小于钢筋直径的 3 倍。②当钢筋末端需做 135 度弯钩时，HRB335、HRB400 级钢筋的弯弧内直径不应小于钢筋直径的 4 倍，弯钩的弯后平直长度应符合设计要求。...
