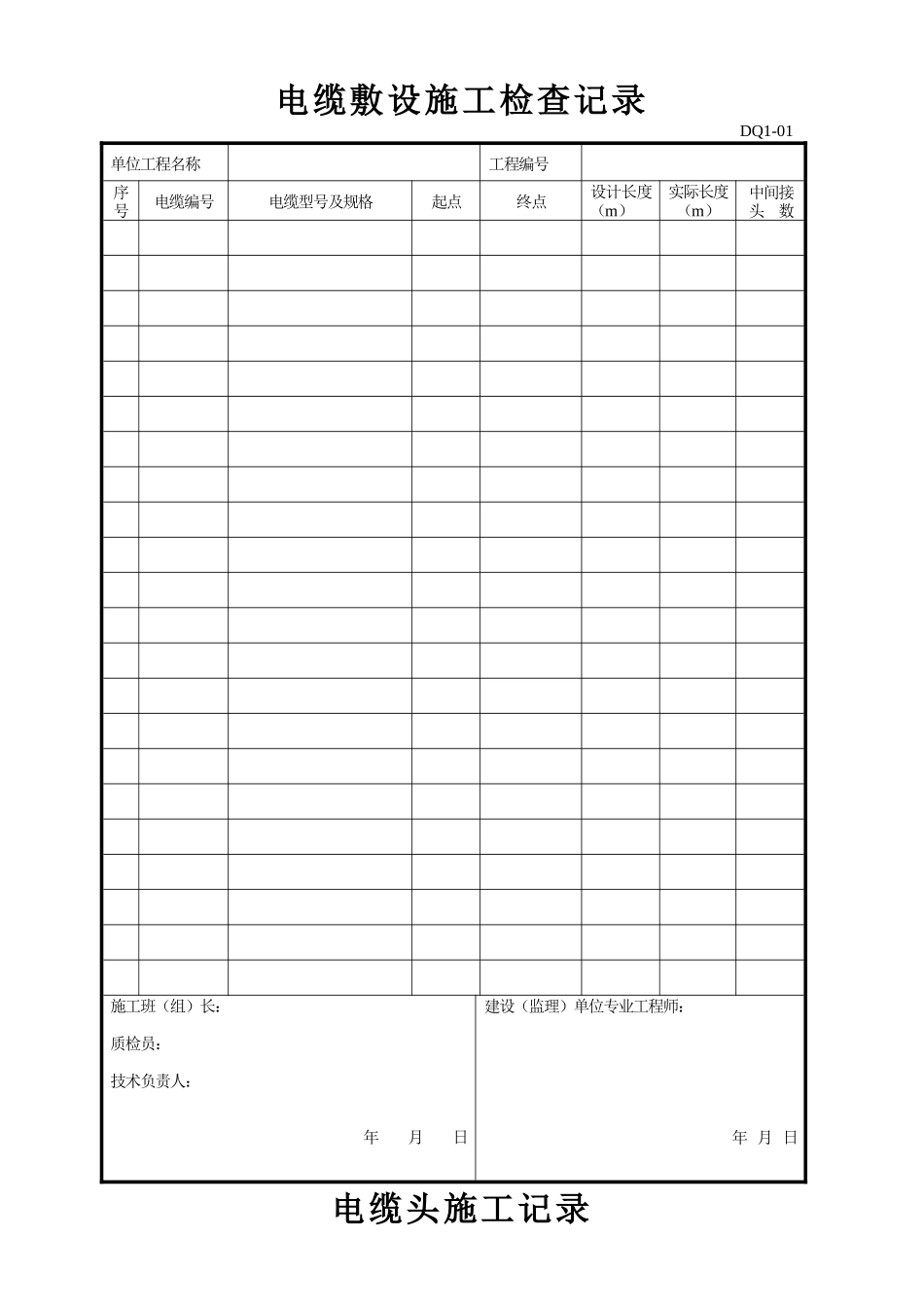

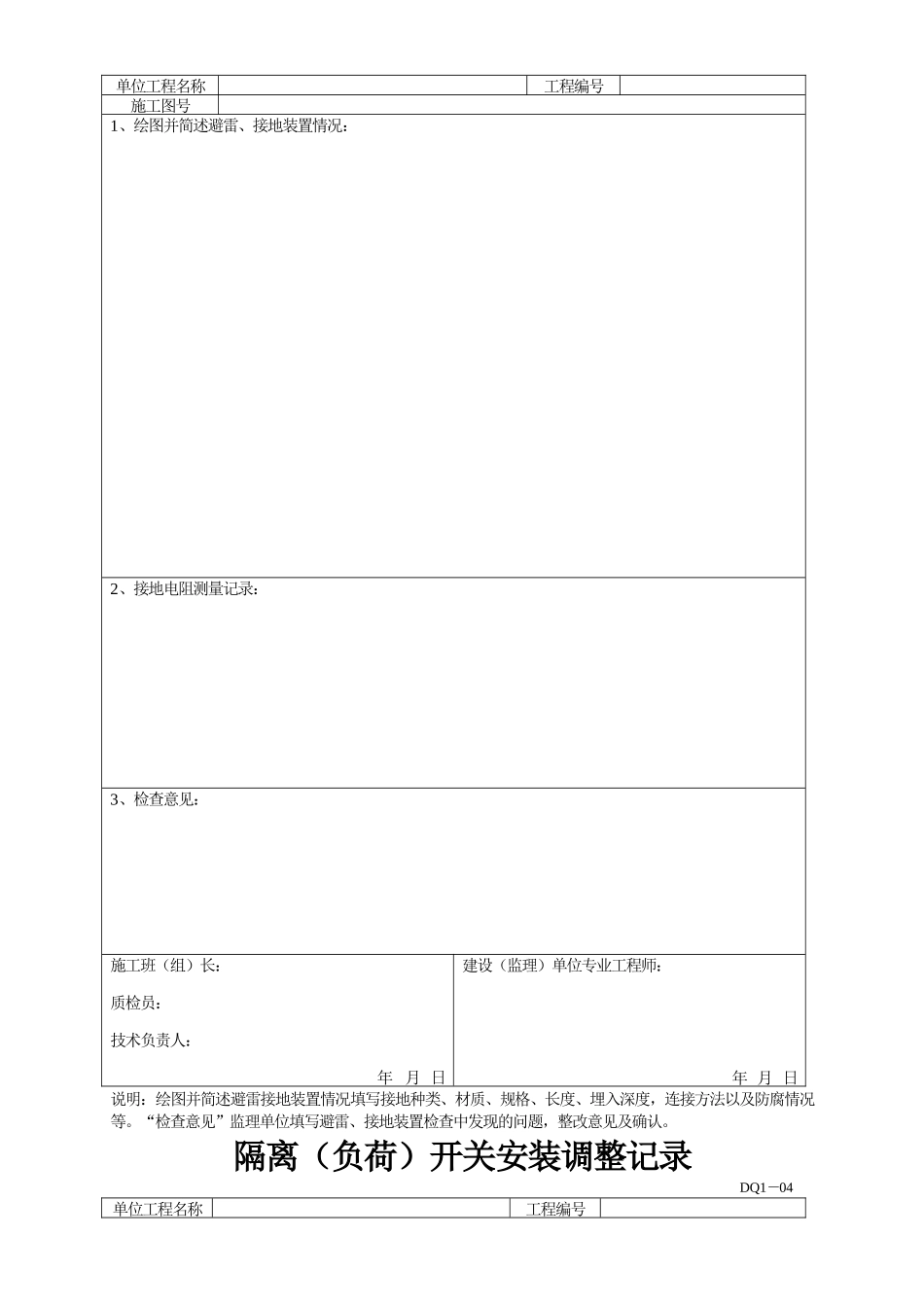

电缆敷设施工检查记录DQ1-01单位工程名称工程编号序号电缆编号电缆型号及规格起点终点设计长度（m）实际长度（m）中间接 头 数施工班（组）长：质检员：技术负责人： 年 月 日建设（监理）单位专业工程师：年 月 日电缆头施工记录DQ1-02单位工程名称工程编号电缆编号电缆型号及规格电缆头型式电缆头位置气温（0C）施工日期施工人员施工班（组）长：质检员：技术负责人：年 月 日建设（监理）单位专业工程师：年 月 日避雷、接地装置安装检查记录DQ1－03单位工程名称工程编号施工图号1、绘图并简述避雷、接地装置情况：2、接地电阻测量记录：3、检查意见：施工班（组）长：质检员：技术负责人：年 月 日建设（监理）单位专业工程师：年 月 日说明：绘图并简述避雷接地装置情况填写接地种类、材质、规格、长度、埋入深度，连接方法以及防腐情况等。“检查意见”监理单位填写避雷、接地装置检查中发现的问题，整改意见及确认。隔离（负荷）开关安装调整记录DQ1－04单位工程名称工程编号安装地点调整日期铭 牌型 号电压（kv）电流（A）制造厂操作机构型号位号/ 同厂号 级别检查调整项目第一级第二级第三级第一级第二级第三级三 级 不 同 时 关 合 距 离（mm）刀刃接触面紧密程度（用塞尺测量）（mm）在关合位置刀刃张开的角度（mm）在开断位置刀刃间最短绝缘距离（mm）绝缘电阻（MΩ）接地刀刃检查接地检查灭弧触头检查闭锁装置检查辅助接头检查开、合位置制动螺栓检查结论：记录人：年 月 日班（组）长：年 月 日技术负责人：年 月 日说明：适用于各种不同电压等组的隔离开关、负荷开关。单组隔离开关或负荷开关应将调整数据记录填写在左侧栏内。变压器安装检查记录DQ1－05单位工程名称工程编号安装地点施工图号设备型号额 定 容 量（kvA）相数额 压 电 压（kv）额 定 电 流（A）频率（Hz）制造厂产品编号出厂日期检 查 项 目安 装 检 查 情 况外观检查技术文件整体密检查核对部件变压器组装本体就位散热器安装储油柜安装密封垫绝缘套管气体继电器温度计风扇电动机箱体接地油位干燥器施工班（组）长：质检员：技术负责人：年 月 日建设（监理）单位专业工程师：年 月 日说明：适用于种型电力变压器、整流变压器、调压器、油漫电抗器、炉用变压器及其它变电设备的本体及附件的装检查。变压器器身检查记录DQ1－06单位工程名称工程编号安装地点设备位号型 号接线组别冷却方式容量（kvA）总重量制造厂电压（kv）器 身 重 量（kg）出厂日期电流（A）油重量（kg）出厂编号铁芯检查铁芯、轭铁、夹件状况：夹紧螺栓的绝缘、紧固情况：铁芯接地点检查：穿心螺栓绝缘电阻：线圈检查线圈绝缘层状况：线圈排列及间隙状况：线圈间隙绝缘垫、压钉的紧固：线圈绝缘电阻：线圈引出线检查：电压切换装置检查：瓷套管及引出线检查：箱体、阀门及散热器检查：油枕、油位指示器及干燥检查：清洗及注油：注油后检查密封情况：检查日期： 月 日 时开至 月 日 时 分结束天气情况：温度（0C） 相对湿度（ %）结论：施工班（组）长：质检员：技术负责人：年 月 日建设（监理）单位专业工程师：年 月 日说明：适用于各型电力变压器、整流变压器、调压器、油浸电抗器、炉用变压器及其它变电设备的器身检查。电气盘（屏）、柜安装检查记录DQ1－07单位工程名称周30 注水拉油站工程编号型 号施工图号盘、柜号制造厂外观检查基础型钢安装检查盘柜内部电器检查内部母线、绝缘子检查..一、二次回路检查成列柜、盘顶部水平度允许偏差（mm）实测偏差（mm）成列盘面平整度允许偏差（mm）实测偏差（mm）垂 直 度允许偏差（mm）实测偏差（mm）盘间接缝允许偏差（mm）实测偏差（mm）抽世小车检查情况灵活闭锁接触接地检查备注施工班（组）长：质检员：技术负责人：年 月 日建设（监理）单位专业工程师：年 月 日说明：适用于各类高压开关柜、低压配电盘、MMC 电机控制中心，以及控制、保护、计量、信号、联锁、直流等盘（柜）的安装和检查。母线安装检查记录DQ1－08单位工程名称工程编号电压等级KV施工图号1、一般检查：序号安装检查项目安...
