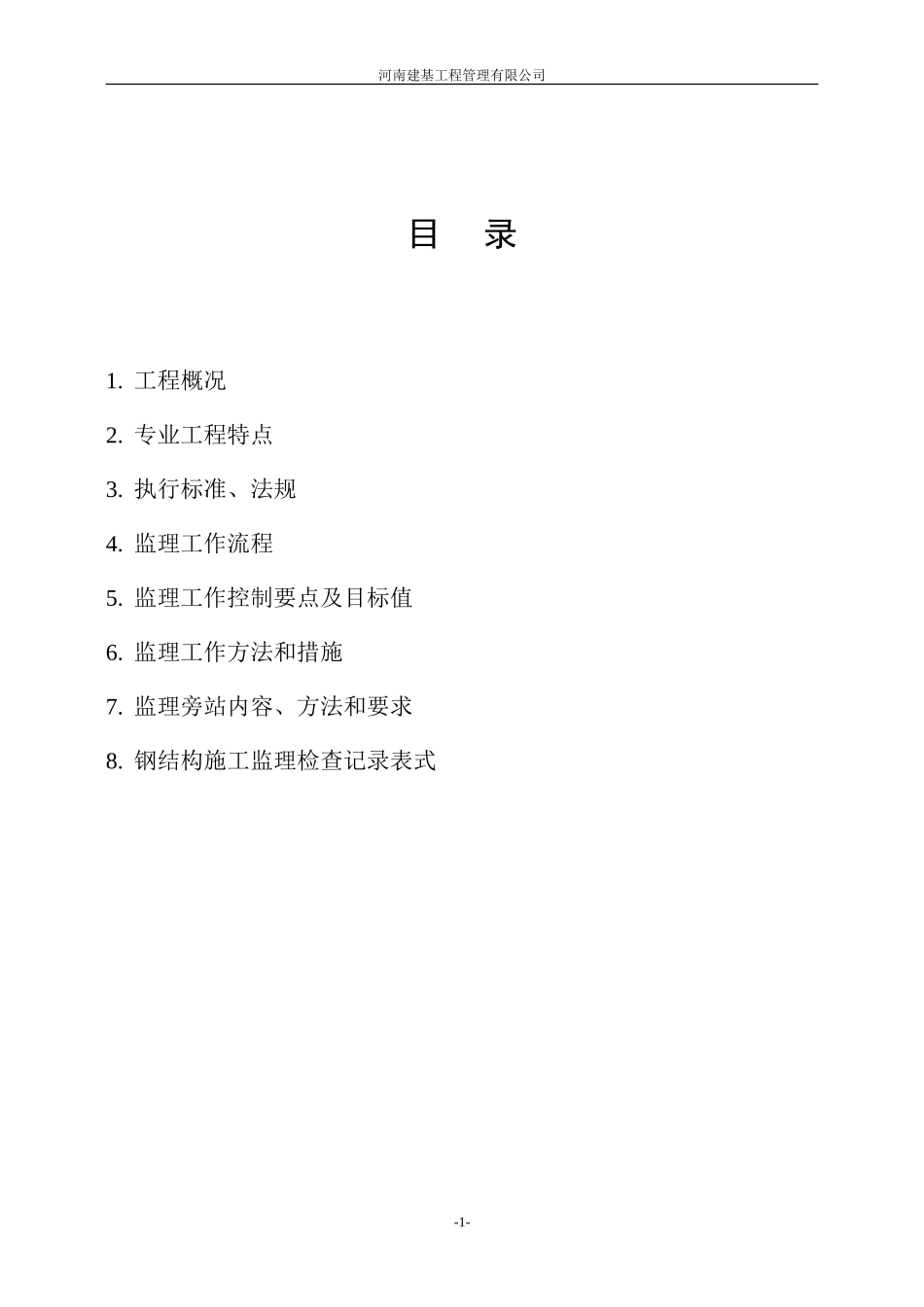

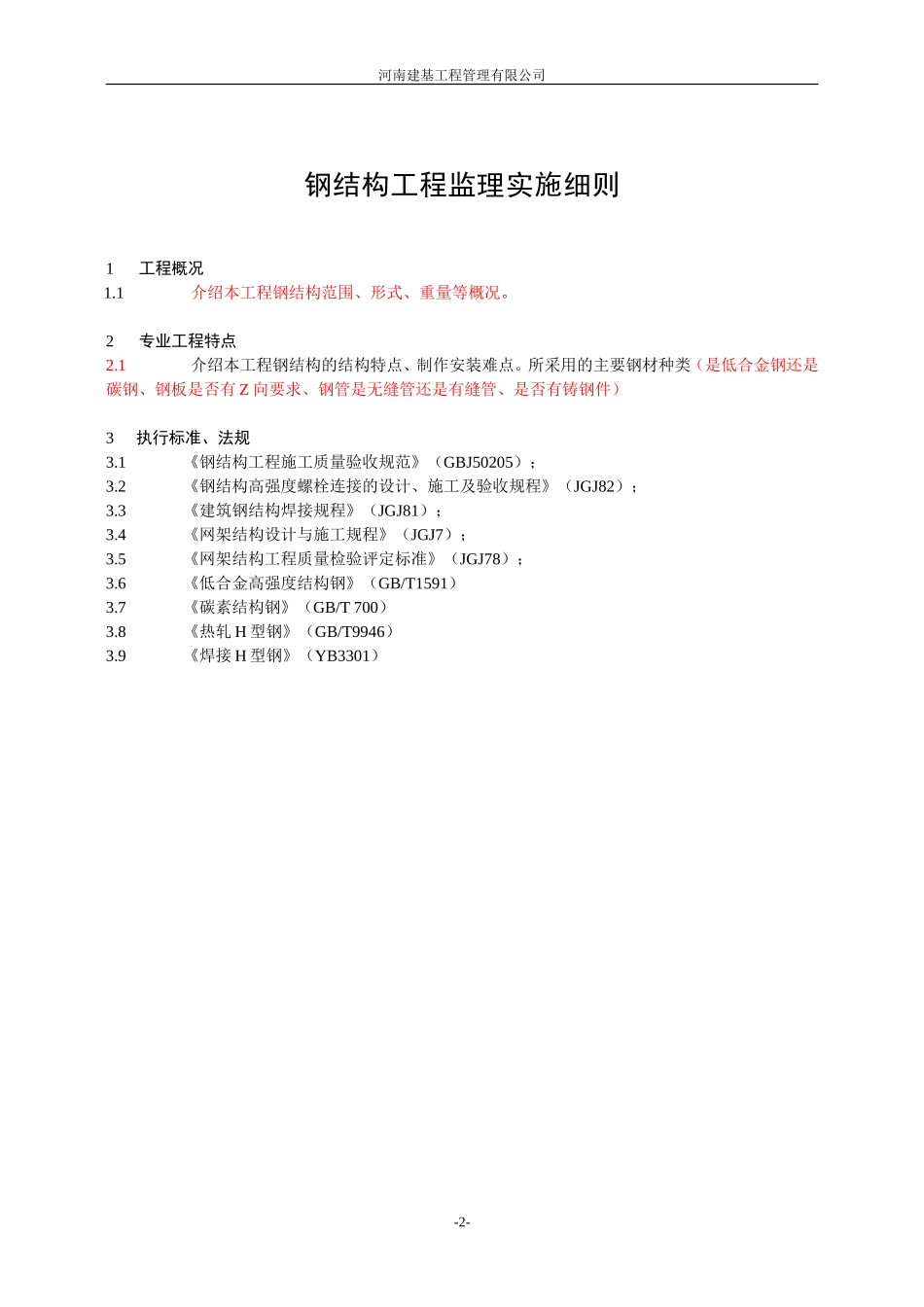

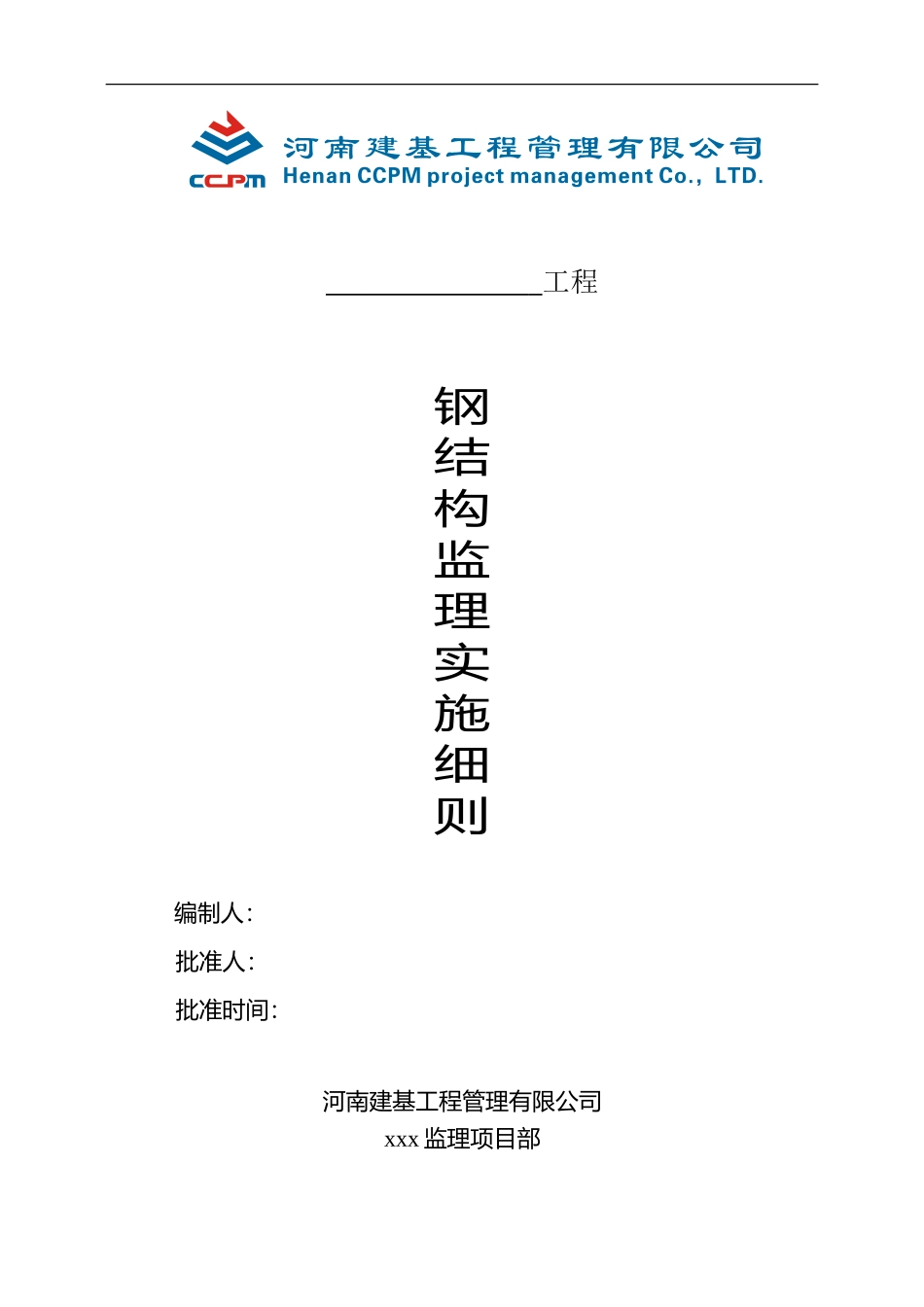

工程钢结构监理实施细则 编制人： 批准人： 批准时间： 河南建基工程管理有限公司xxx 监理项目部河南建基工程管理有限公司目 录1. 工程概况2. 专业工程特点3. 执行标准、法规4. 监理工作流程5. 监理工作控制要点及目标值6. 监理工作方法和措施7. 监理旁站内容、方法和要求8. 钢结构施工监理检查记录表式-1-河南建基工程管理有限公司钢结构工程监理实施细则1工程概况1.1 介绍本工程钢结构范围、形式、重量等概况。2专业工程特点2.1 介绍本工程钢结构的结构特点、制作安装难点。所采用的主要钢材种类（是低合金钢还是碳钢、钢板是否有 Z 向要求、钢管是无缝管还是有缝管、是否有铸钢件）3执行标准、法规3.1《钢结构工程施工质量验收规范》（GBJ50205）；3.2《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82）；3.3《建筑钢结构焊接规程》（JGJ81）；3.4《网架结构设计与施工规程》（JGJ7）；3.5《网架结构工程质量检验评定标准》（JGJ78）；3.6《低合金高强度结构钢》（GB/T1591）3.7《碳素结构钢》（GB/T 700）3.8《热轧 H 型钢》（GB/T9946）3.9《焊接 H 型钢》（YB3301）-2-河南建基工程管理有限公司4监理工作的流程4.1 钢结构分项工程质量验收监理工作流程-3-填报分项工程质量验收签证承包方现场检查现场监理工程师通知承包方整改监理工程师签署分项工程验收记录监理工程师整改完成复查监理工程师签署分部工程验收记录总监理工程师试验室检查专业监理工程师见证员检查结果审核监理工程师钢结构分项工程完工承包方自检合格不合格河南建基工程管理有限公司4.2 钢结构隐蔽工程质量验收监理工作流程 5监理工作的控制要点及目标值5.1 根据《建筑工程施工质量验收统一标准》GB50300-2001 以及《钢结构工程施工质量验收规范》GB50205-2001 规定，作为一个分部工程，下分钢结构焊接、紧固件连接、钢零件及钢部件加工、钢构件组装、钢结构预拼装、单层钢结构安装工程、多层及高层钢结构安装、钢网架安装、压型金属板、钢结构涂装十个分项工程。关于钢结构原材料（包括钢材、焊材、涂装材料等），由于其对钢结构的质量影响很大，在钢结构规范里单独成章，因此在监理细则中应单独规定检查验收要求。5.2 根据工程的实际情况和结构形式，确定每一分项工程检验批的划分：5.2.1 钢结构焊接分项工程：对于小工程，可作为一个检验批；或按照工厂焊接和现场安装焊接分为两个检验批；也可按照不同的钢结构单体或构件类型结合钢结构制作及安装分项的检验批划分分为若干个检验批。5.2.2 紧固件连接分项工程：对于小工程，可作为一个检验批；或按照不同规格的紧固件分为若干个检验批；如钢结构工程很大，可根据不同钢结构单体、按照不同规格的紧固件进行检验批的划分。5.2.3 钢零件及钢部件加工：钢零件及钢部件可按照不同的类型分为若干个检验批。5.2.4 钢构件组装：对于大型钢结构，工厂制作的钢零部件在吊装前需进行拼装成钢构件作为吊装单元。由于构件组装要求较高，可根据现场实际情况几榀构件作为一个检验批。5.2.5 钢结构预拼装：对于复杂形状的钢结构，为保证在高空安装时顺利组对，制作完成后需在地面进行相关构件之间的预拼装。检验批可按照同类构件之间的拼装作为一个检验批来进行划分。5.2.6 钢结构的安装：钢结构安装可分为单层钢结构安装分项或多层及高层钢结构安装分项。单层钢结构安装工程可按变形缝或空间刚度单元等划分成一个或多个检验批；地下钢结构可按不同地下层划分检验批。多层及高层钢结构安装工程可按楼层或施工段划分一个或若干个检验批；地下-4-隐蔽工程施工承包方隐蔽工程自检合格承包方检查结果审核监理工程师签署隐蔽工程验收单监理工程师进行下一道工序上 报 、 归档整改承包方河南建基工程管理有限公司钢结构可按不同地下层划分检验批。5.2.7 钢网架结构安装工程：钢网架结构安装工程可按变形缝、施工段或空间刚度单元划分成一个或若干个检验批。5.2.8 压型金属板工程：压型金属板工程包括用于屋面、墙面、楼板等处的压型金属板。从材质上分包括表面镀防腐涂层的压型钢板、压型铝板等。可按变形缝、楼层、施工段或屋...
