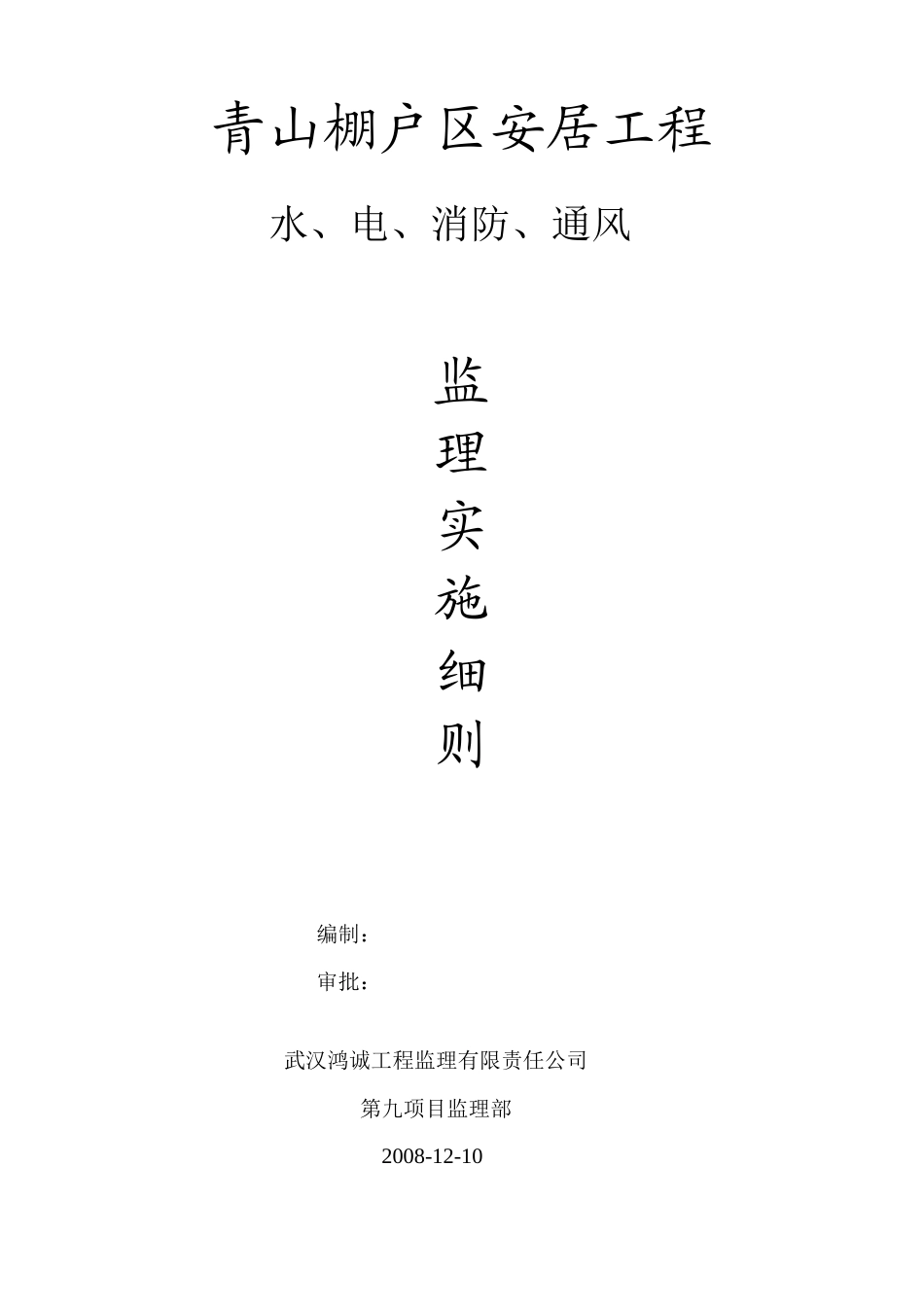

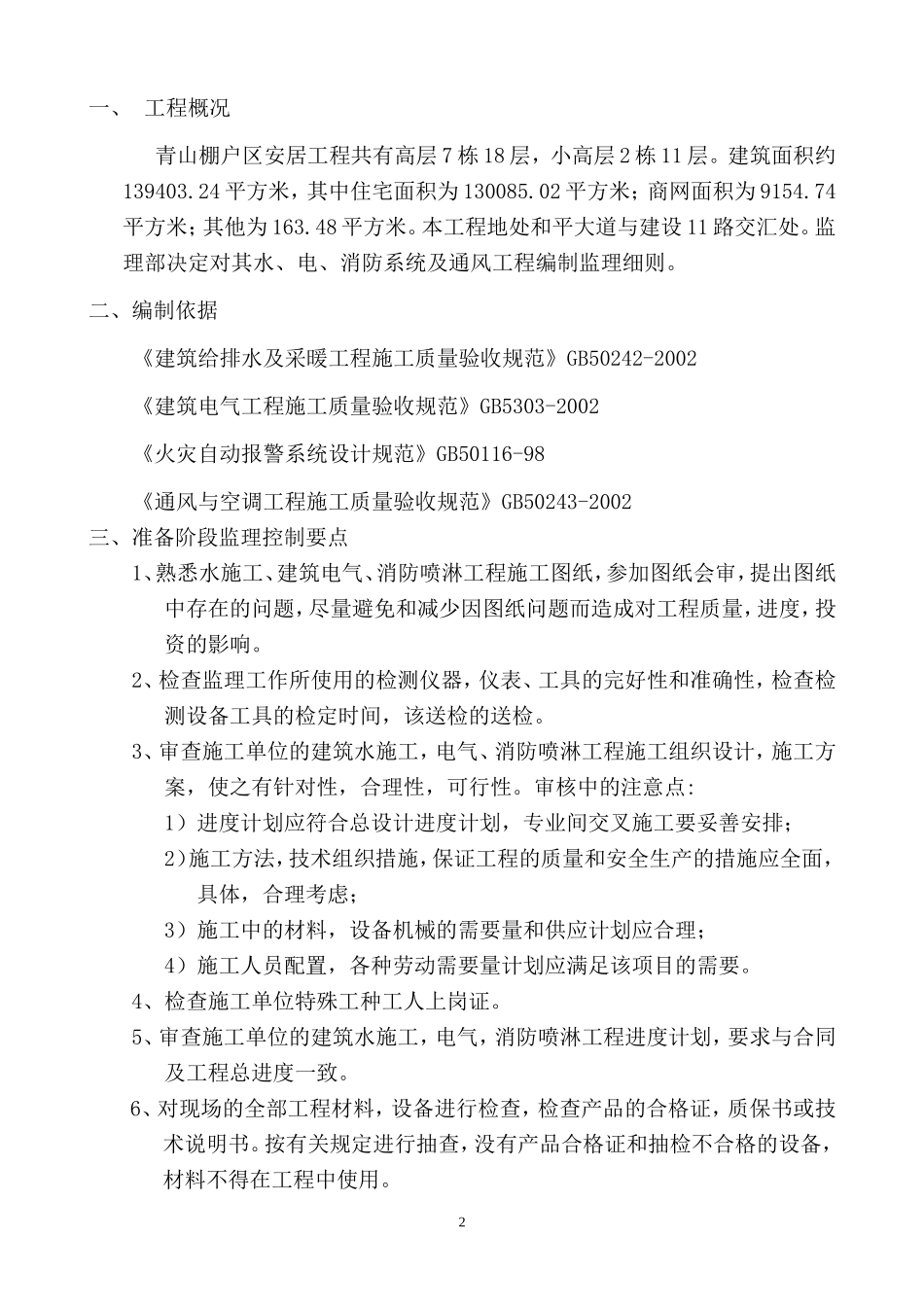

青山棚户区安居工程 水、电、消防、通风监理实施细则编制：审批：武汉鸿诚工程监理有限责任公司第九项目监理部2008-12-10 一、 工程概况青山棚户区安居工程共有高层 7 栋 18 层，小高层 2 栋 11 层。建筑面积约139403.24 平方米，其中住宅面积为 130085.02 平方米；商网面积为 9154.74平方米；其他为 163.48 平方米。本工程地处和平大道与建设 11 路交汇处。监理部决定对其水、电、消防系统及通风工程编制监理细则。二、编制依据《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑电气工程施工质量验收规范》GB5303-2002《火灾自动报警系统设计规范》GB50116-98《通风与空调工程施工质量验收规范》GB50243-2002三、准备阶段监理控制要点1、熟悉水施工、建筑电气、消防喷淋工程施工图纸，参加图纸会审，提出图纸中存在的问题，尽量避免和减少因图纸问题而造成对工程质量，进度，投资的影响。2、检查监理工作所使用的检测仪器，仪表、工具的完好性和准确性，检查检测设备工具的检定时间，该送检的送检。3、审查施工单位的建筑水施工，电气、消防喷淋工程施工组织设计，施工方案，使之有针对性，合理性，可行性。审核中的注意点:1）进度计划应符合总设计进度计划，专业间交叉施工要妥善安排；2）施工方法，技术组织措施，保证工程的质量和安全生产的措施应全面，具体，合理考虑；3）施工中的材料，设备机械的需要量和供应计划应合理；4）施工人员配置，各种劳动需要量计划应满足该项目的需要。4、检查施工单位特殊工种工人上岗证。5、审查施工单位的建筑水施工，电气，消防喷淋工程进度计划，要求与合同及工程总进度一致。6、对现场的全部工程材料，设备进行检查，检查产品的合格证，质保书或技术说明书。按有关规定进行抽查，没有产品合格证和抽检不合格的设备，材料不得在工程中使用。2四、施工中的监理工作1、水、电、消防，监理工程师严格按照设计图纸，国家图集， 国家施工验收规范与标准，国家和地区的技术操作规程，对建筑工程的施工安装进行检查，检查安装的设备与材料的型号，规格，数量是否符合设计，安装的位置，标高是否正确，安装工艺是否合理，安装的质量是否达到要求。2、凡经检验发现不合格的安装，均要求施工单位返工整改，达到要求。3、隐蔽项目应经监理检查合格后方可进行下一道工序的施工。五、施工阶段监理控制要点 给排水系统(一)生活给水部分1、本工程生活给水系统分为：1-3 层为低区，供水压力为 0.25Mpa，由市政管网供水；4-11 层为中区，供水压力为 0.45Mpa，由泵房加压设备供水；12-18 层为高区，供水压力为 0.75Mpa，由泵房加压设备供水。给水管采用 PP-R 管热熔连接；穿楼板、屋面时必须预埋设 IV 型防水套管，套管要求高出修筑成地面 H=50mm。2、进场给水系统的材料和设备的质量、型号、规格，必须符合有关要求。主要材料有:1) 管材、管件、配件、包括镀锌钢管，塑料给水管等；2) 阀门，水龙头；3) 水泵；4) 预埋套管的制作。3、给水系统的安装质量，符合设计和施工及验收规范。检查注意点；1）预埋套管的型号、规格、数量及标高是否符合设计要求；2）管道支，吊，托架的安装符合要求，安全牢固；3）管道的坡度要求；4）螺丝，法兰及焊接的施工要求；5）管道防腐油漆的要求；6）管道横平竖直的安装要求;7）水泵安装的水平度，轴器同心度符合要求。4、给水管道、设备水压试验检查，必须符合设计施工和验收规范要求。5、检查给水管道的清洗，给水管道的通水试验。3 (二)排水系统安装 1、本工程所有污水管采用 U-PVC 管，所有穿楼板位置均需要预设防水套管，套管要求高出修筑成地面 H=50mm，所有套管与管道间的间隙采用沥青麻丝处理。排水管的坡度按图纸说明施工，所有排水立管与排水出管的连接呈 90°弯折的部位均采用两个 45°弯，工程完毕要求做灌水试验，排水管道伸缩节、阻火圈等附件按规范设置。2、排水管材的质量，型号，规格符合设计要求，进行外观检查，测量检查。主要材料：U-PVC 管。3、排水管道的安装质量，安装必须符合设计要求，施工验收规范。主要检查；1)管道坡度应符合要求;2)检...
