大型工业厂房施工组织设计

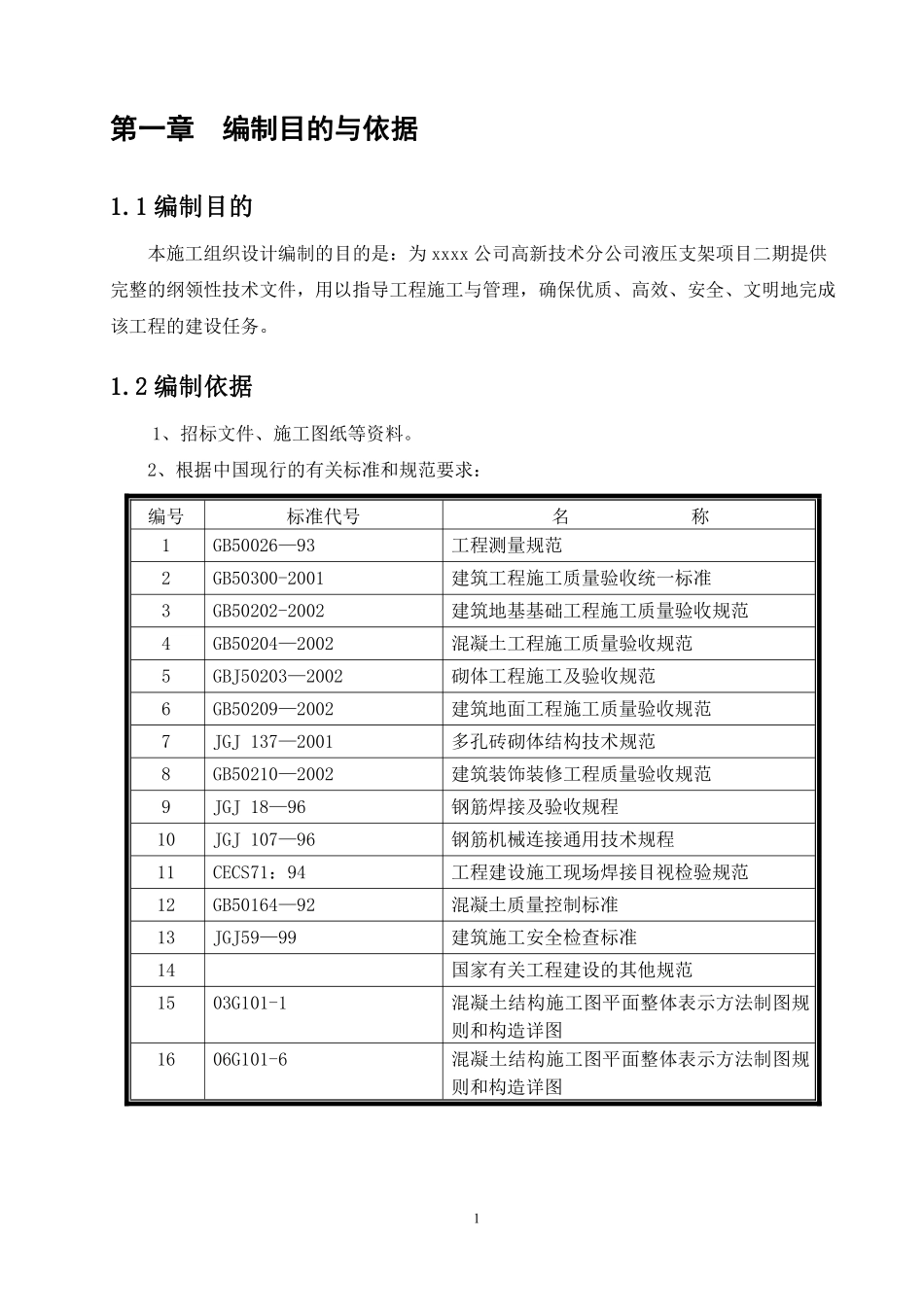

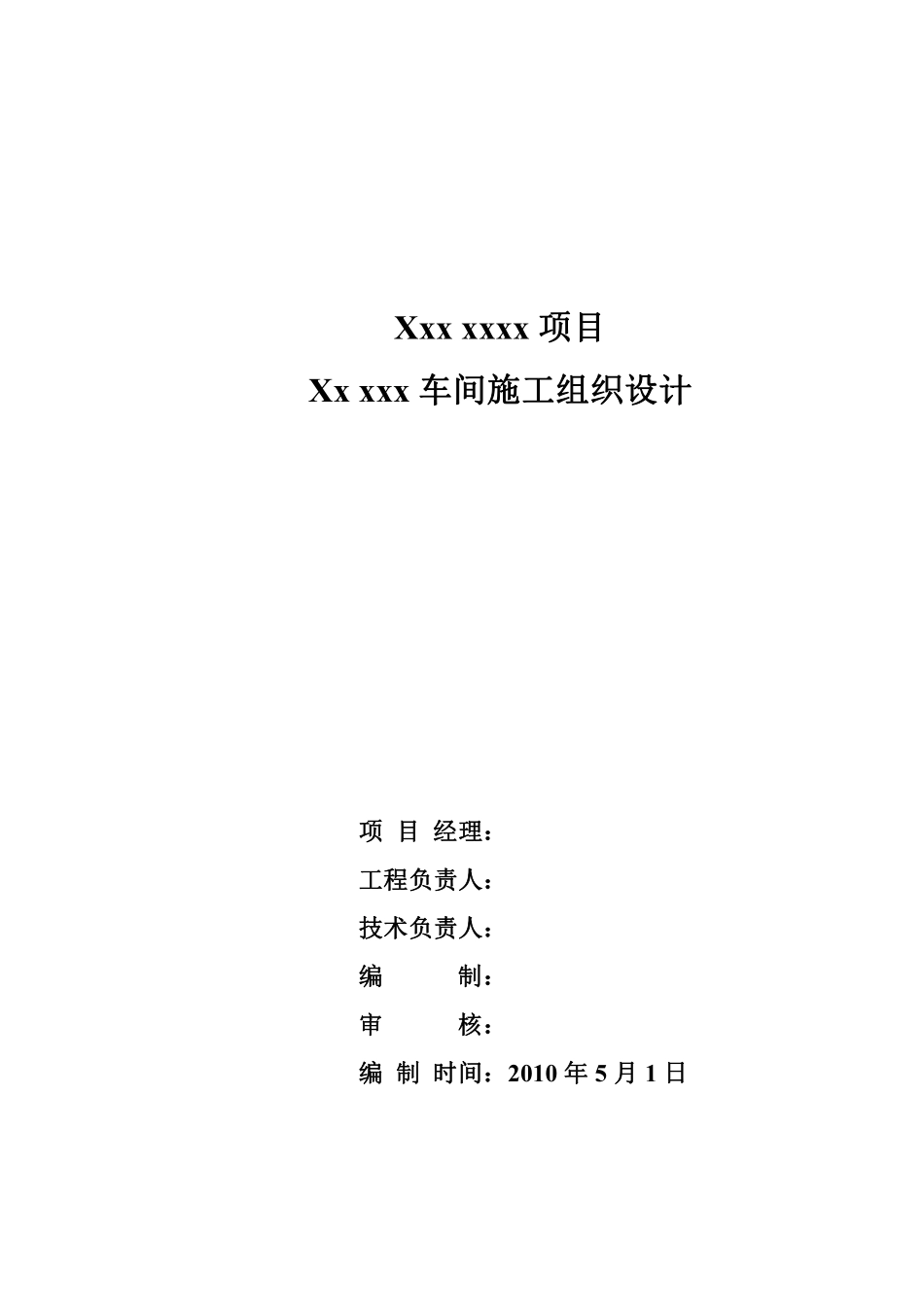

Xxx xxxx 项目Xx xxx 车间施工组织设计项 目 经理：工程负责人：技术负责人：编制：审核：编 制 时间：2010 年 5 月 1 日1第一章编制目的与依据1.1 编制目的本施工组织设计编制的目的是：为 xxxx 公司高新技术分公司液压支架项目二期提供完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。1.2 编制依据1、招标文件、施工图纸等资料。2、根据中国现行的有关标准和规范要求：编号标准代号名称1GB50026—93工程测量规范2GB50300-2001建筑工程施工质量验收统一标准3GB50202-2002建筑地基基础工程施工质量验收规范4GB50204—2002混凝土工程施工质量验收规范5GBJ50203—2002砌体工程施工及验收规范6GB50209—2002建筑地面工程施工质量验收规范7JGJ 137—2001多孔砖砌体结构技术规范8GB50210—2002建筑装饰装修工程质量验收规范9JGJ 18—96钢筋焊接及验收规程10JGJ 107—96钢筋机械连接通用技术规程11CECS71：94工程建设施工现场焊接目视检验规范12GB50164—92混凝土质量控制标准13JGJ59—99建筑施工安全检查标准14国家有关工程建设的其他规范1503G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图1606G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图2第二章工程概况2.1 工程概况1、建设单位：xxx 任公司2、工程名称：xxxxx 车间3、工程地点：xxxxx4、设计单位：xxxxxx 院2.2 工程设计概况2.2.1 建筑概况1、项目概况：本工程为单层工业建筑，由主厂房、敞篷跨及生产辅房组成。主体厂房及露天跨为一层门式刚架钢结构厂房，生产辅房为二层钢筋混凝土框架结构。结构件焊接车间基底占地面积 27598.16 平方米，建筑面积 29073.69 平方米；建筑抗震设防烈度为 6 度，主体结构设计使年限为 50 年。2、墙体工程（1）墙体材料及做法：墙体：主厂房车间部分 1.2m 以下为 240 厚 MU10 非粘土实心砖 M5 水泥砂浆砌筑；±0.000--1.2m 为混凝土多孔砖 M5 水泥砂浆砌筑；(2) 生产辅房±0.000 以下为 MU10 非粘土实心砖 M10 水泥砂浆砌筑；±0.000 以上采用 A3.5 加气混凝土块 M7.5 专用干粉砂浆砌筑。3、屋面及防水工程主厂房屋面为双层压型钢板复合保温屋面，生产辅房为倒置式不上人屋面；防水层为SBS 高聚改性沥青防水卷材。4、门窗工程门：丙级防火门、夹板门、提升门（专业厂家制安）；窗：中空玻璃，5+12+5，90 系列铝合金门窗。5、装修工程3（1）外墙：钢结构主厂房 1.2m 以下外墙为面砖，1.2m 以上为夹芯板保温墙体；生产辅房为 40 厚聚苯乙烯塑料板保温外墙面，（2）内墙、顶棚：内墙：钢结构主厂房 1.2m 以下内墙为乳胶漆，生产辅房卫生间、淋浴间为釉面砖，其他房间为内墙乳胶漆。顶棚：生产辅房卫生间、淋浴间顶棚为水泥砂浆乳胶漆，其他房间为混合砂浆乳胶漆。（3）楼地面：生产辅房卫生间、淋浴间为陶瓷地砖防水地面，其他房间为陶瓷地砖。2.2.2 结构概况结构形式：本工程为单层工业建筑，由主厂房、敞篷跨及生产辅房组成。基础为钢筋混凝土独立基础，主厂房、敞篷跨为一层门式刚架钢结构厂房，主跨度为 24 米、21 米；生产辅房为二层钢筋混凝土框架结构。基础为钢筋混凝土独立基础，独立基础、基础梁混凝土均为 C30，垫层为 C10。钢结构主框架梁、柱、抗风柱材质为 Q345B,吊车梁材质为 Q345B 及 Q345C；檩条采用Q235B 镀锌冷弯薄壁型钢。螺栓材料：螺栓、螺母和垫圈采用 Q235 普通钢制作。墙体：主厂房车间部分 1.2m 以下为 240 厚 MU10 非粘土实心砖 M5 水泥砂浆砌筑；±0.000~1.2m 为混凝土多孔砖 M5 水泥砂浆砌筑； 生产辅房±0.000 以下为 MU10 非粘土实心砖 M10 水泥砂浆砌筑；±0.000 以上采用 A3.5 加气混凝土块 M7.5 专用干粉砂浆砌筑。2.3 工程施工特点、难点、关键点及处理措施2.3.1 工程施工特点1、工期紧：本工程根据建设单位要求 2010 年 6 月 8 日前基础工程施工完毕，具备主体钢结构安装条件。必须合理安排基础工程各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保...
